É uma ferramenta web disponível para usuários do Builder, que permite realizar modificações nas configurações dos plugins de máquinas CNC sem a necessidade de utilizar a tela de configurações do Builder.
As máquinas que utilizam os serviços de nuvem serão, aos poucos, integradas a esta nova tela e retiradas da tela de Configurações CNC dentro do Builder.
Configurações de Máquina
Nesta tela, é possível definir as configurações gerais da máquina e suas restrições.

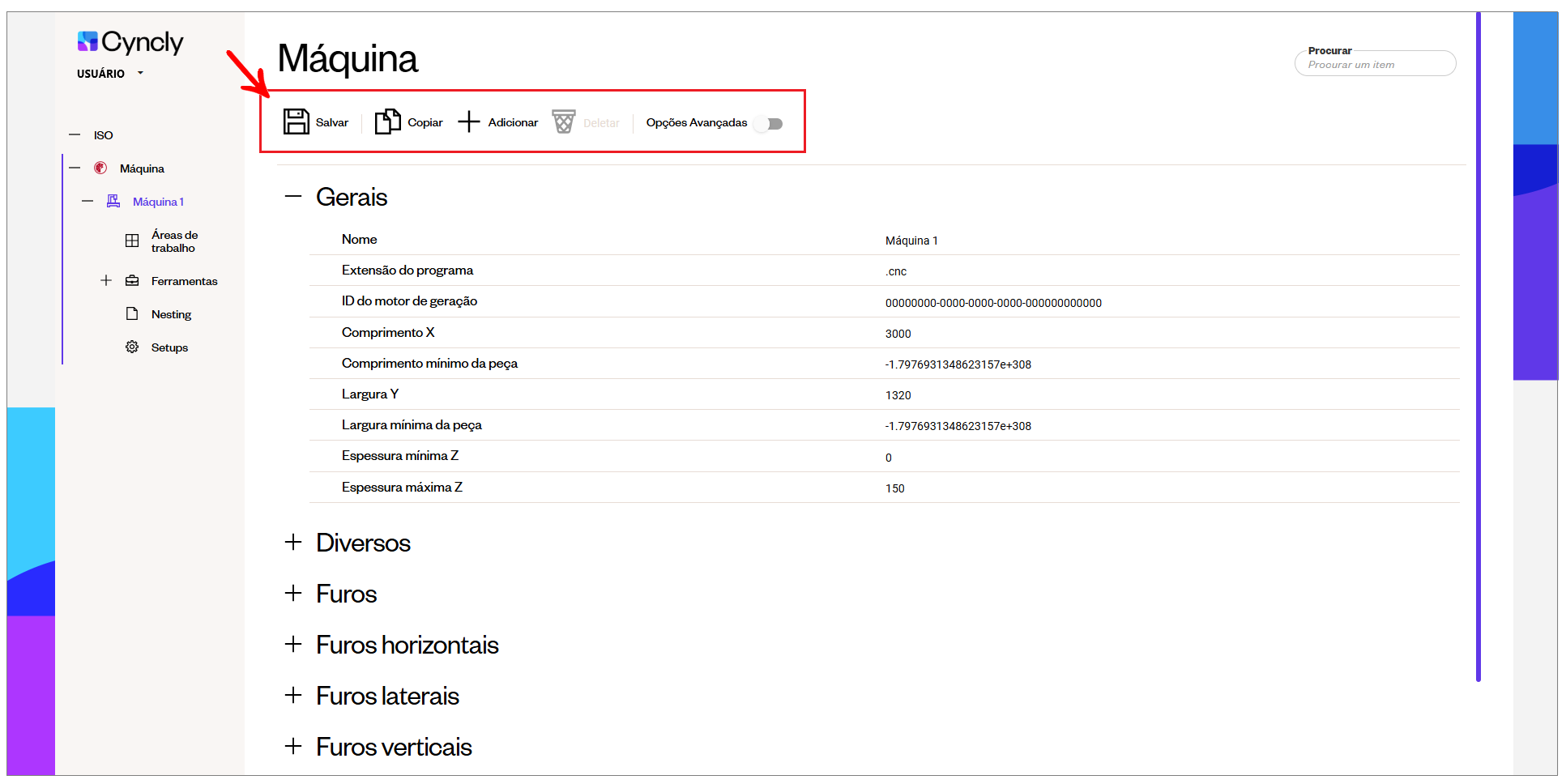

Na barra superior desta tela, é possível:
Salvar: salva as alterações feitas nas configurações.
Copiar: copia a máquina selecionada gerando uma nova com as mesmas configurações.
Adicionar: adiciona uma nova máquina.
Deletar: deleta a máquina selecionada.
Opções Avançadas: habilita a seção de Restrições da máquina.
Máquina - Gerais
Nome: nome que identifica a máquina.
Extensão do Programa: extensão do programa gerado.
ID do motor de geração: ID do motor de geração da máquina.
Comprimento: comprimento da mesa da máquina.
Comprimento mínimo X (mm): comprimento mínimo da peça para que a máquina possa executar as operações.
Largura: largura da mesa da máquina.
Largura mínima Y (mm): largura mínima da peça para que a máquina possa realizar operações.
Espessura máxima Z (mm): espessura máxima da peça que a máquina pode executar operações.
Espessura mínima Z (mm): espessura mínima da peça para que a máquina possa executar operações.

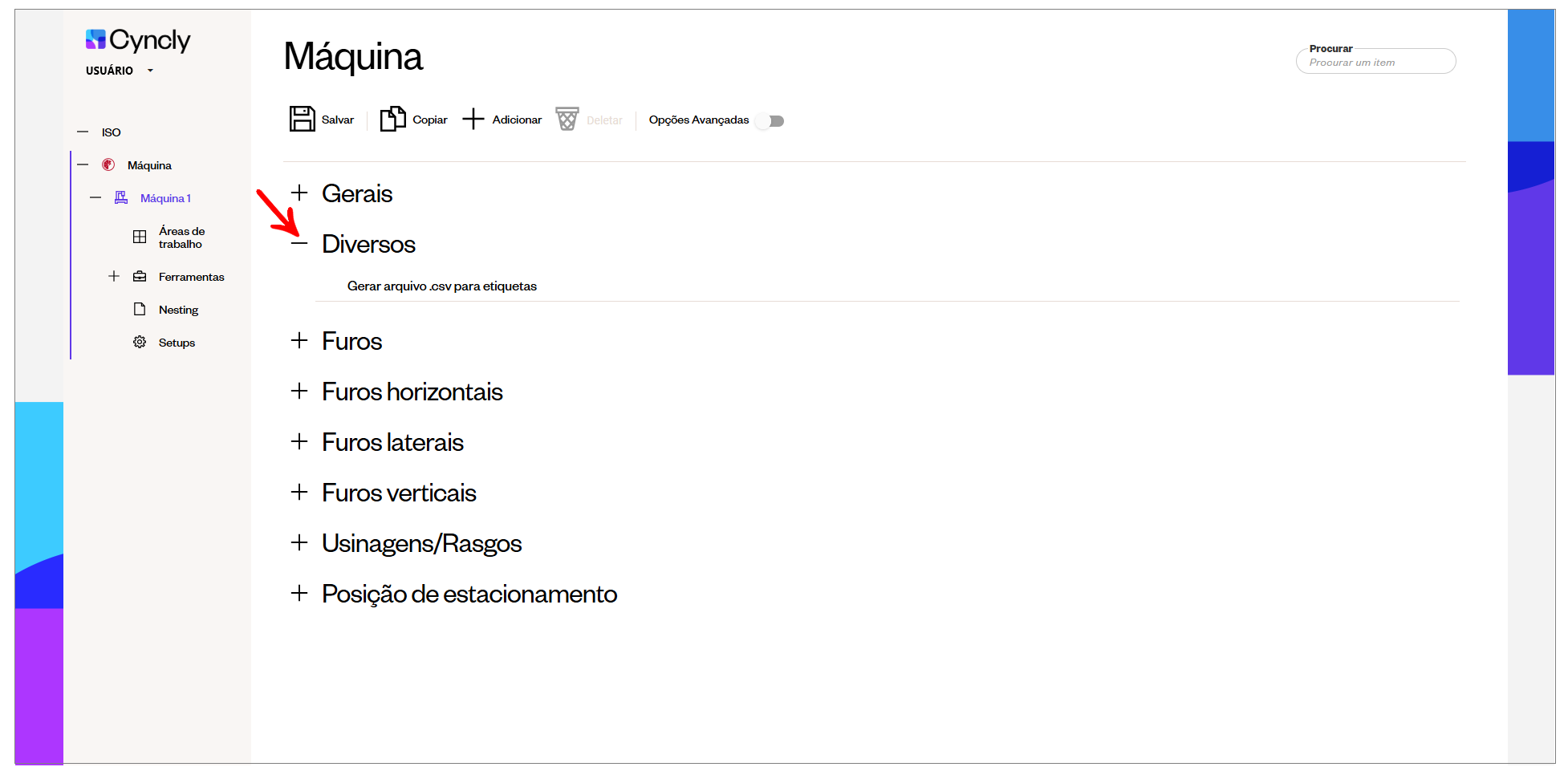

Máquina - Diversos
Gerar arquivo .csv para etiquetas: indica se um arquivo .csv para etiquetas deve ou não ser gerado.

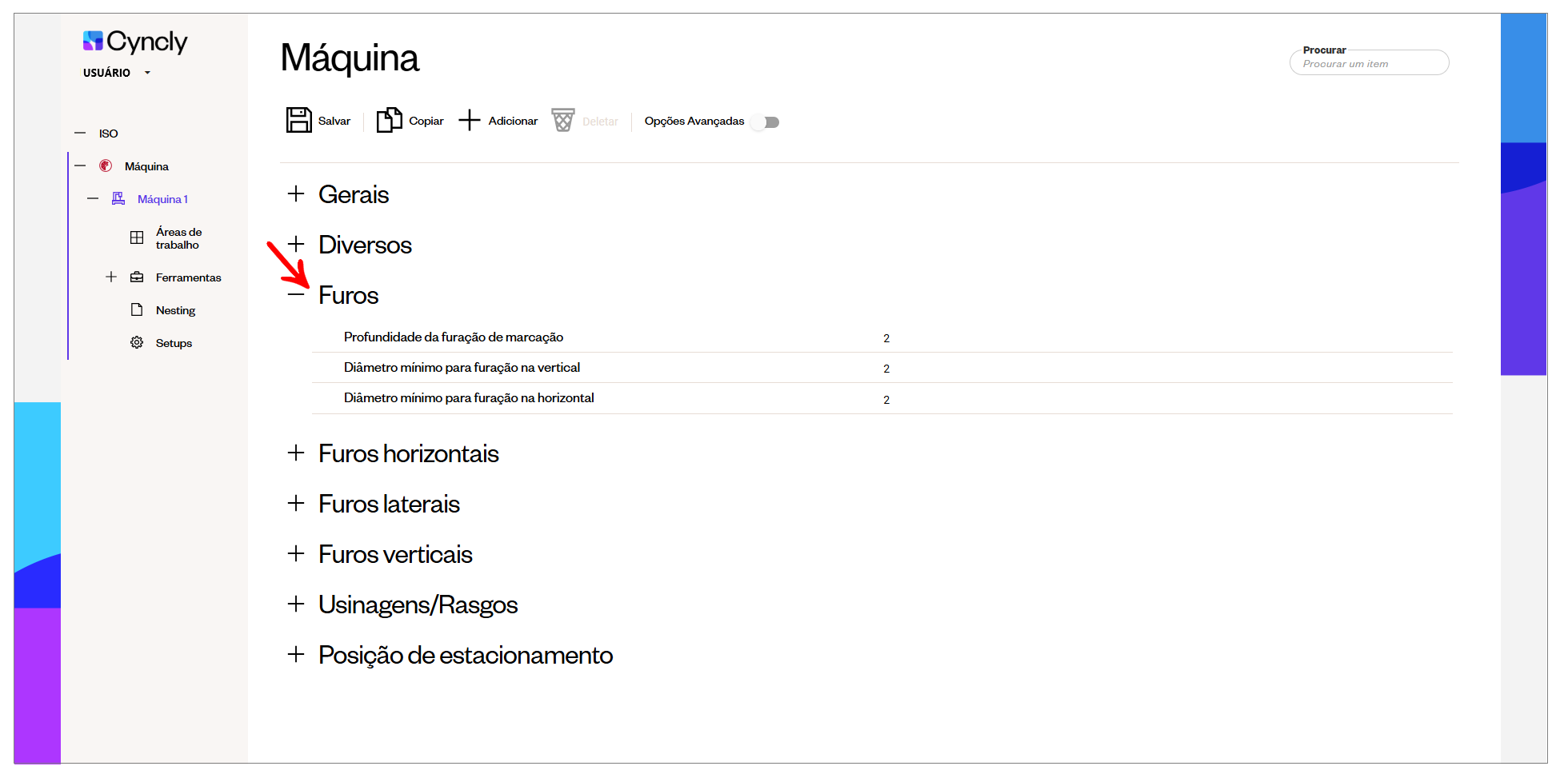

Máquina - Furos
Profundidade da furação de marcação (mm): profundidade máxima para ser considerada furação de marcação. Quando o furo for menor ou igual será automaticamente considerado furo de marcação.
Diâmetro mínimo de furação na vertical: diâmetro mínimo de furação na vertical, em milímetros.
Diâmetro mínimo de furação na horizontal: diâmetro mínimo de furação na horizontal, em milímetros.

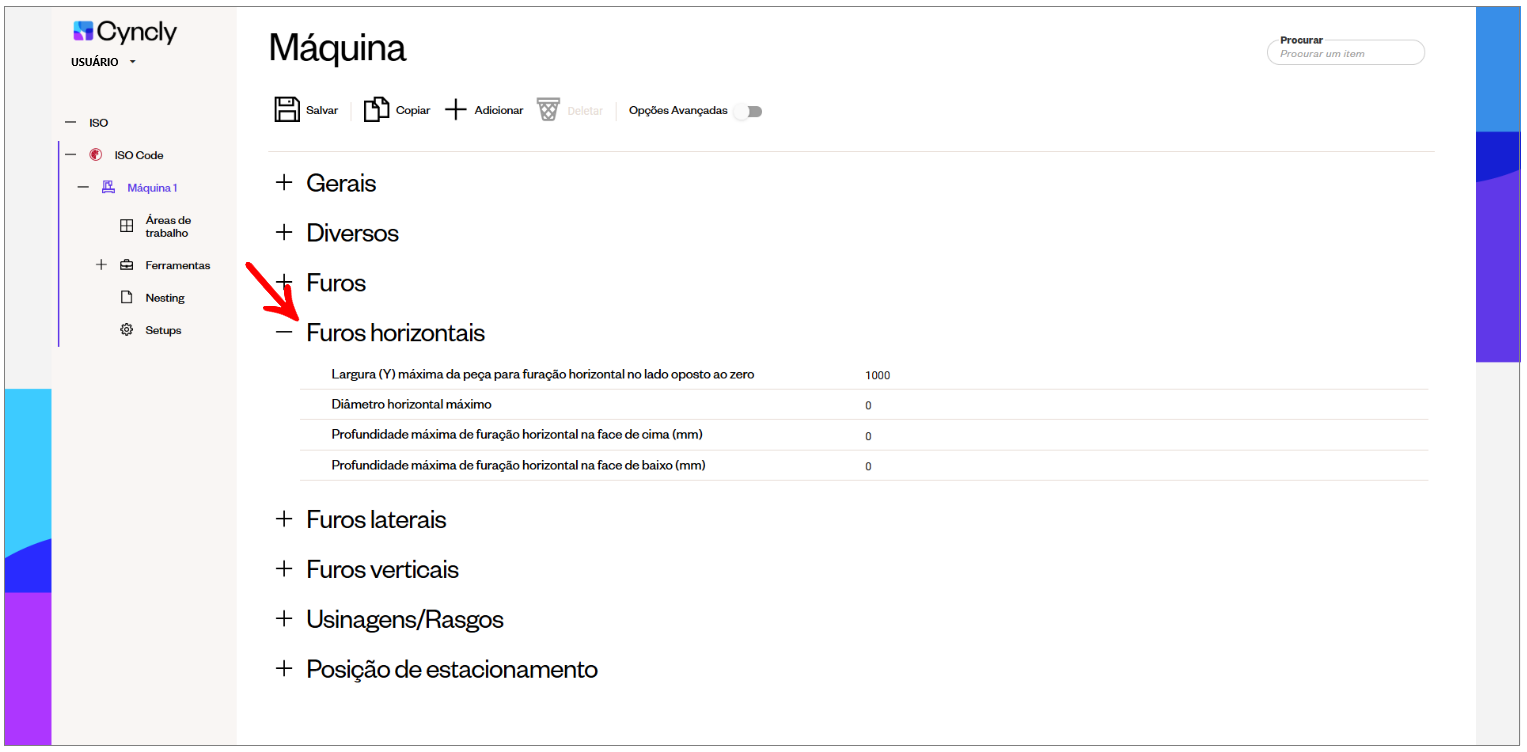

Máquina - Furos Horizontais
Largura (Y) máxima da peça para furação horizontal no lado oposto ao zero: largura (Y) máxima da peça para furação horizontal no lado oposto ao zero.
Diâmetro horizontal máximo (mm): diâmetro máximo das brocas horizontais.
Profundidade máxima de furação horizontal na face de cima (mm): profundidade máxima que a broca pode furar horizontalmente na face de cima.
Profundidade máxima de furação horizontal na face de baixo (mm): profundidade máxima que a broca pode furar horizontalmente na face de baixo.

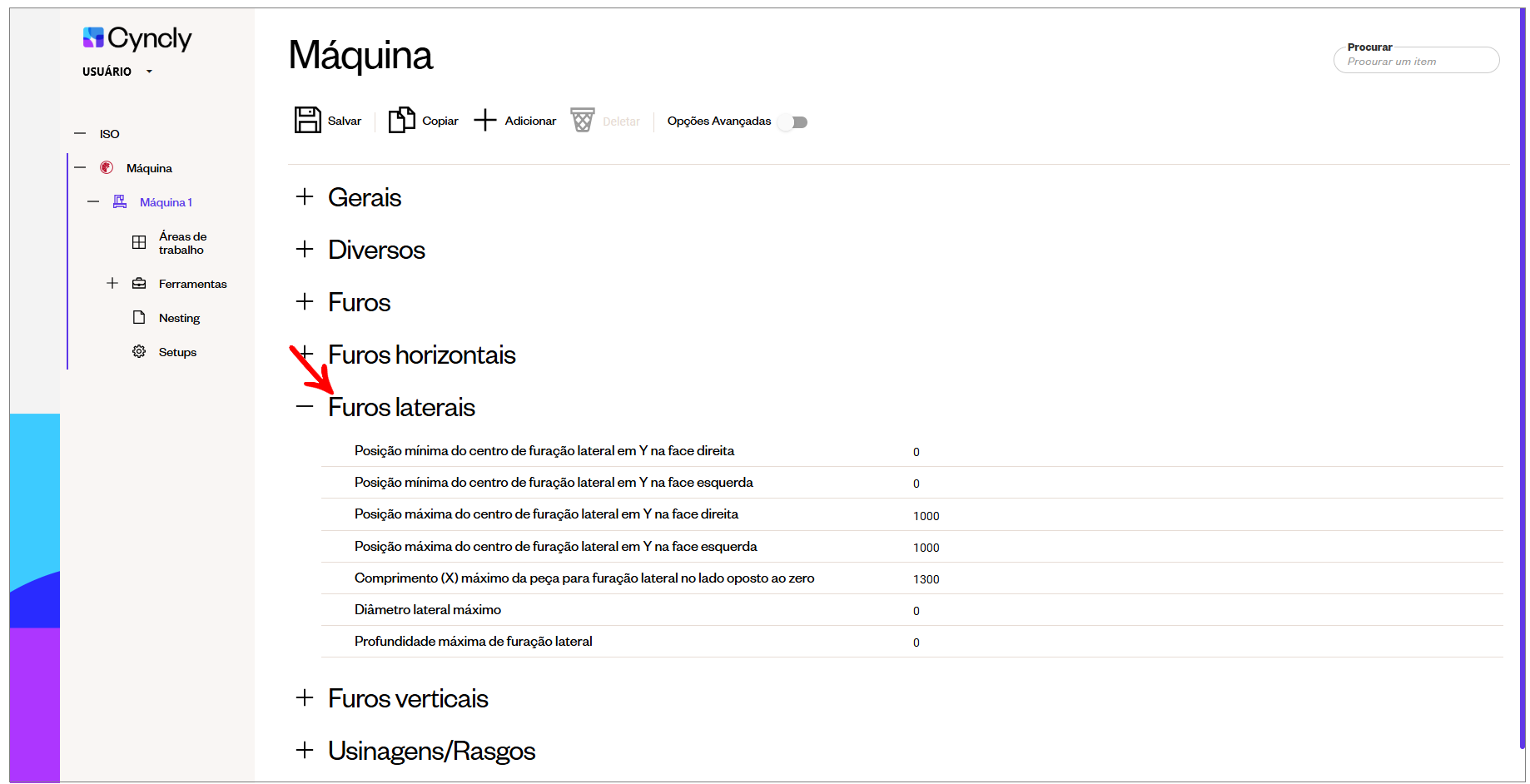

Máquina - Furos Laterais
Posição mínima do centro de furação lateral em Y na face direita: posição mínima do centro dos furos laterais em (Y) na face direita, que as brocas laterais podem operar, em milímetros.
Posição mínima do centro de furação lateral em Y na face esquerda: posição mínima do centro dos furos laterais em (Y) na face esquerda, que as brocas laterais podem operar, em milímetros.
Posição máxima do centro de furação lateral em Y na face direita: posição máxima do centro dos furos laterais em (Y) na face direita, que as brocas laterais podem operar, em milímetros.
Posição máxima do centro de furação lateral em Y na face esquerda: posição máxima do centro dos furos laterais em (Y) na face esquerda, que as brocas laterais podem operar, em milímetros.
Comprimento (X) máxima da peça para furação lateral no lado oposto ao zero: define o comprimento (Y) máximo da peça para furação lateral no lado oposto ao zero (Valores utilizando a unidade de medida pré-configurada).
Diâmetro lateral máximo: diâmetro máximo das brocas laterais.
Profundidade máxima de furação lateral: profundidade máxima de furações laterais.

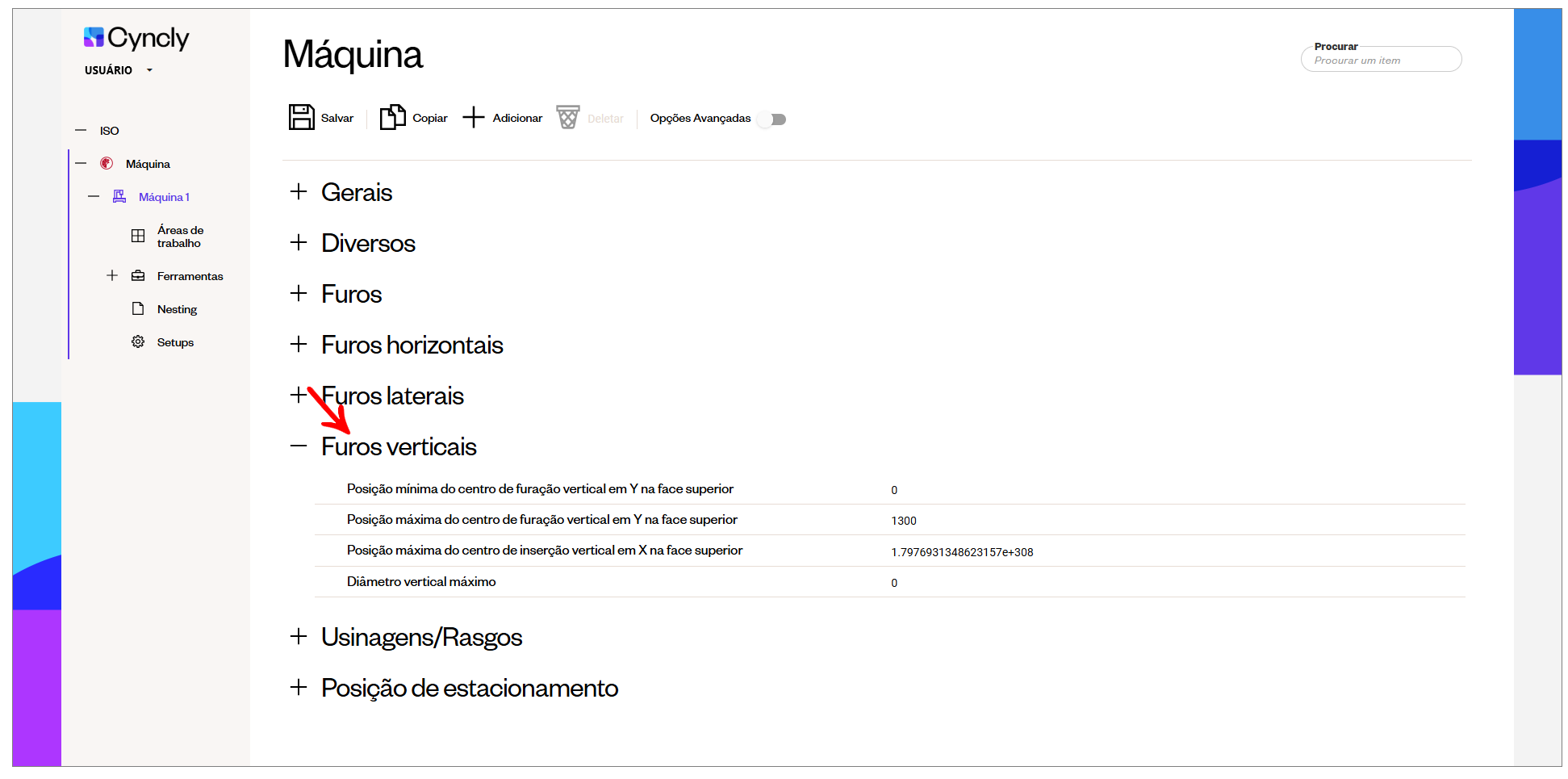

Máquina - Furos Verticais
Posição mínima do centro de furação vertical em Y (mm) na face superior: posição mínima do centro dos furos verticais no eixo (Y) na face superior, que as brocas verticais podem operar.
Posição máxima do centro de furação vertical em Y (mm) na face superior: posição máxima do centro dos furos verticais no eixo (Y) na face superior, que as brocas verticais podem operar.
Posição máxima do centro de inserção vertical em X na face superior: posição máxima do centro de inserção vertical no eixo (X) na face superior, que as brocas verticais podem operar.
Diâmetro vertical máximo (mm): diâmetro máximo das brocas verticais.

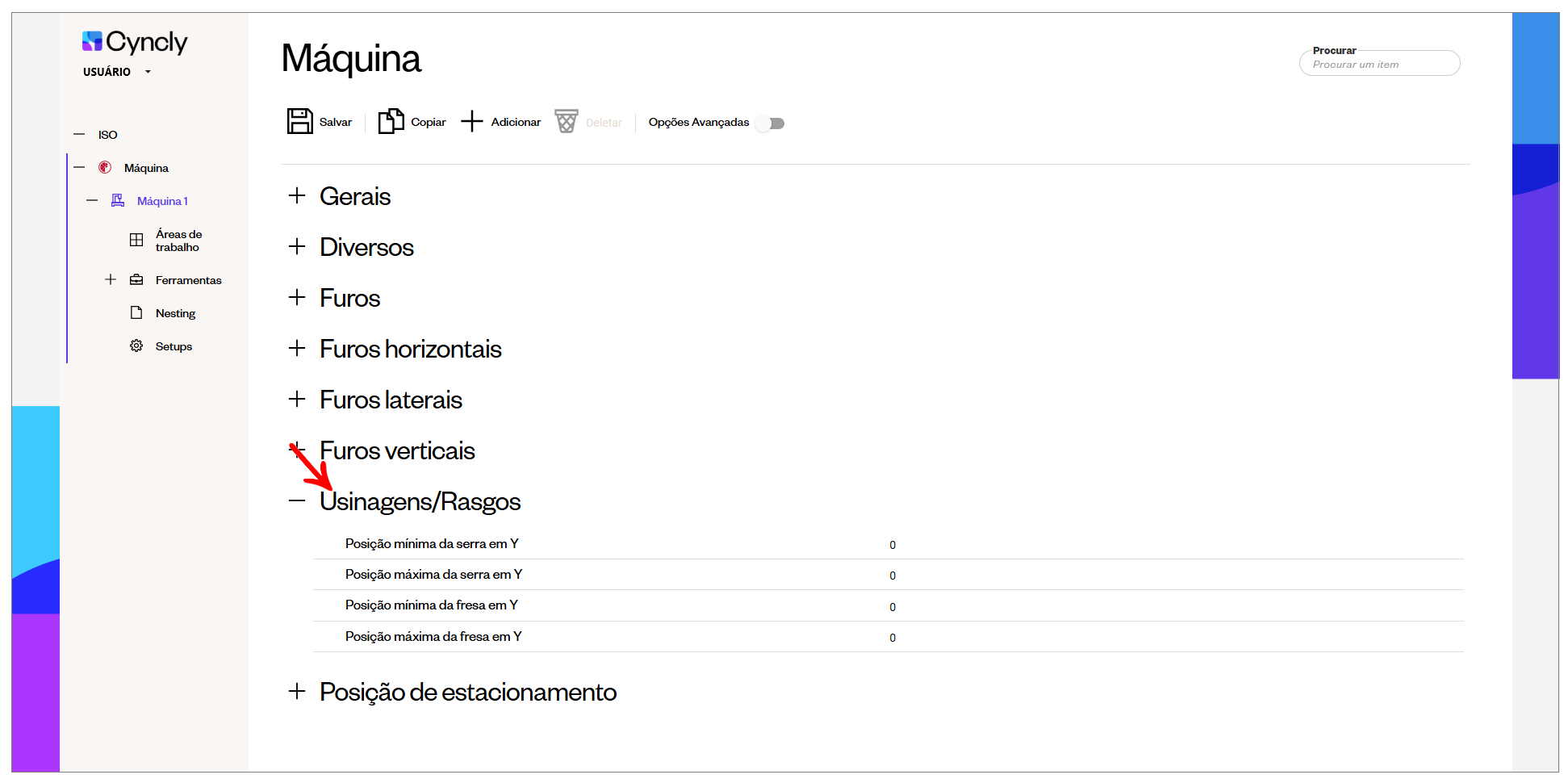

Máquina - Usinagens / Rasgos
Posição máxima de fresa em Y (mm): posição máxima da fresa em Y.
Posição máxima da serra em Y (mm): posição máxima da serra em Y.
Posição mínima da fresa em Y (mm): posição mínima da fresa em Y.
Posição mínima da serra em Y (mm): posição mínima da serra em Y.

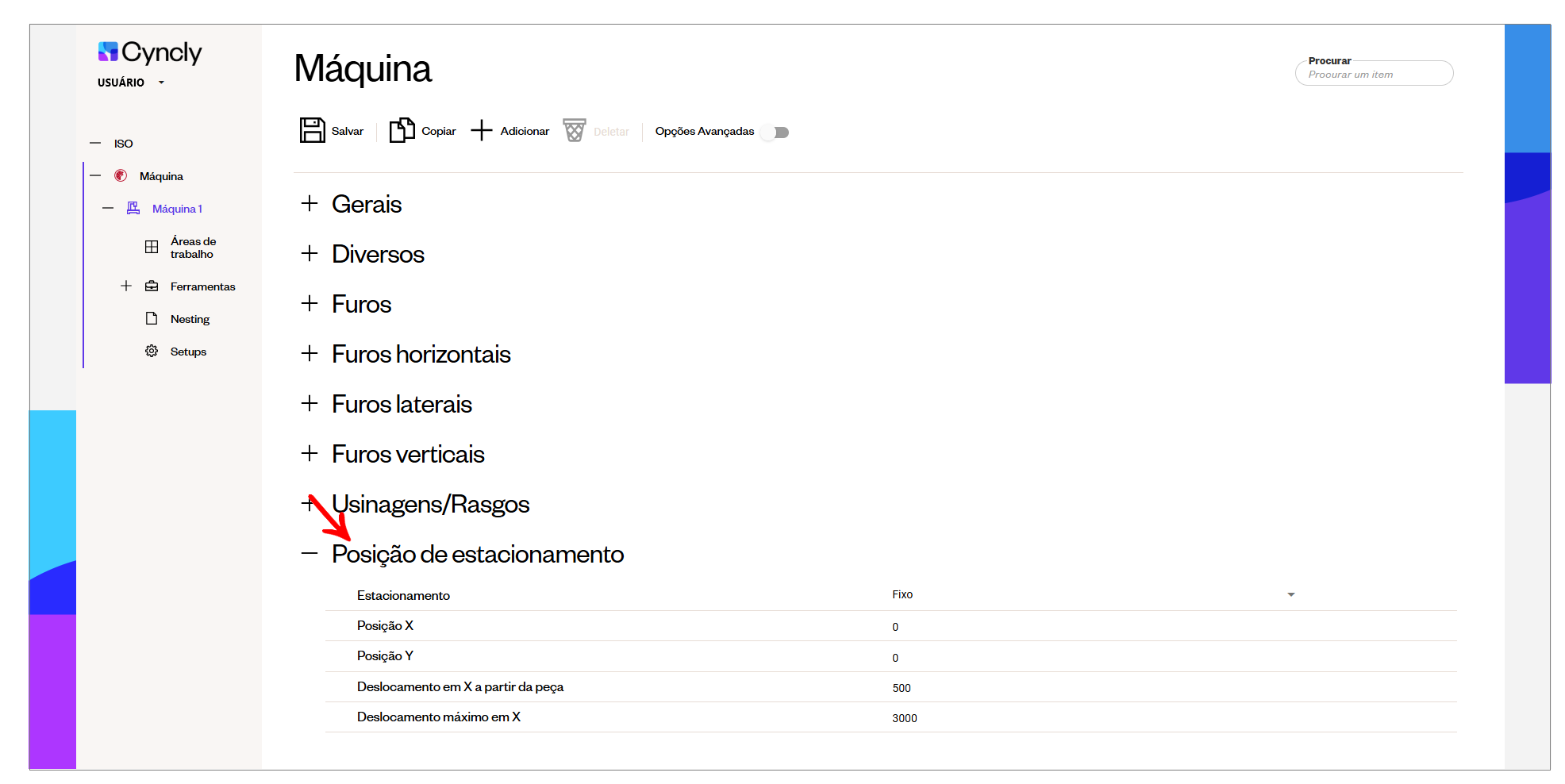

Máquina - Posição de Estacionamento
Estacionamento: define o tipo de estacionamento para o cabeçote da máquina.
Posição X: posição X para o estacionamento do cabeçote da máquina.
Posição Y: posição Y para o estacionamento do cabeçote.
Deslocamento em X a partir da peça: deslocamento do cabeçote após as operações, para não ficar acima da peça, em milímetros. O valor setado será somado a medida (X) da peça, se esta soma ultrapassar o valor permitido, será considerado o deslocamento máximo do cabeçote em (X).
Deslocamento máximo em X: valor máximo que o cabeçote pode deslocar em (X) após as operações.

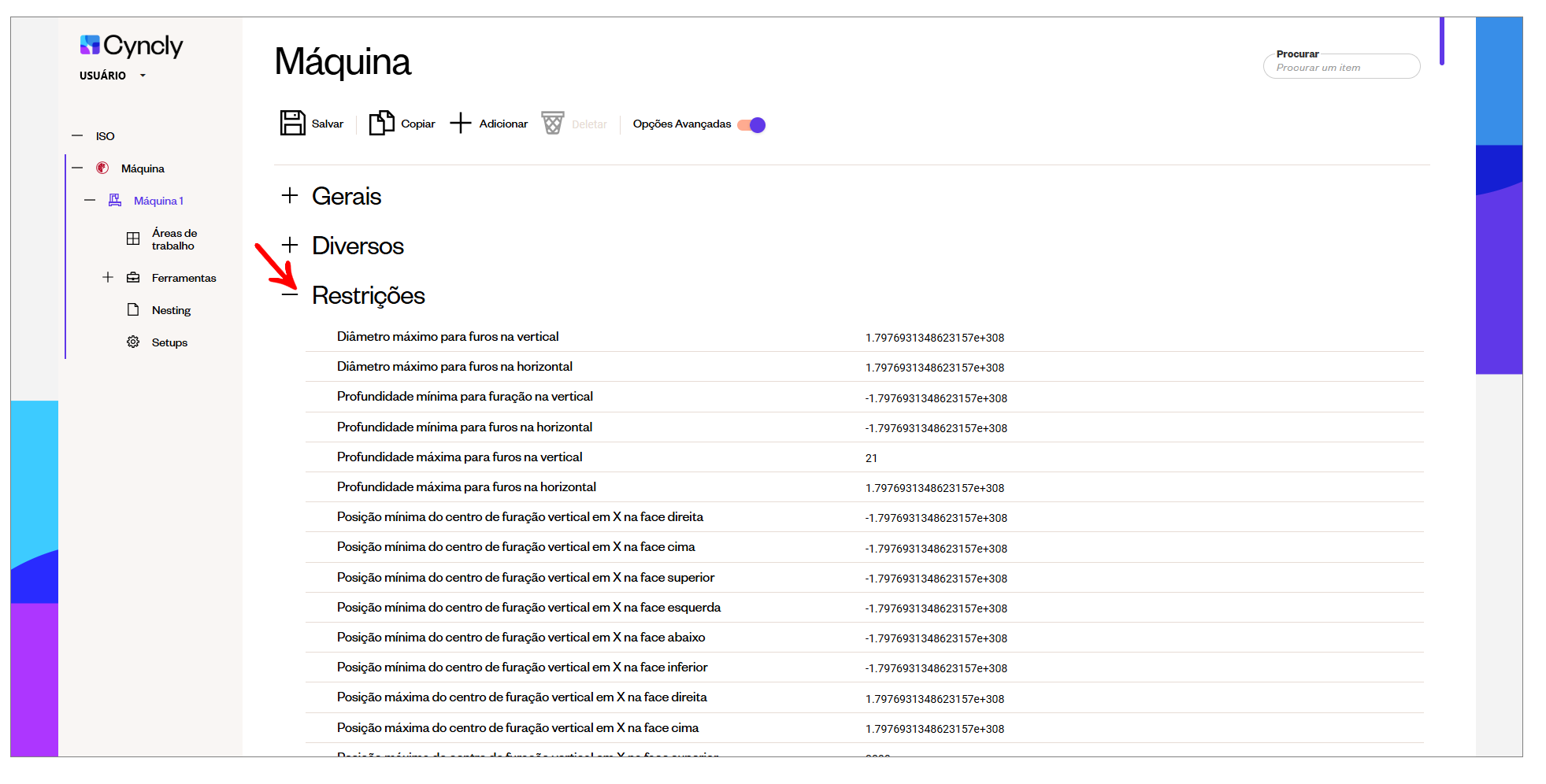

Máquina - Restrições
As restrições são campos especiais para definir algumas restrições da máquina. Sugerimos solicitar um auxílio para o suporte técnico da Promob ao realizar a definição desses valores.
IMPORTANTE: as restrições podem variar de acordo com o modelo da máquina.
Os campos de restrições são os seguintes:
Diâmetro máximo para furos na vertical;
Diâmetro máximo para furos na horizontal;
Profundidade mínima para furação na vertical;
Profundidade mínima para furos na horizontal;
Profundidade máxima para furos na vertical;
Profundidade máxima para furos na horizontal;
Posição mínima do centro de furação vertical em X na face direita;
Posição mínima do centro de furação vertical em X na face cima;
Posição mínima do centro de furação vertical em X na face superior;
Posição mínima do centro de furação vertical em X na face esquerda;
Posição mínima do centro de furação vertical em X na face abaixo;
Posição mínima do centro de furação vertical em X na face inferior;
Posição máxima do centro de furação vertical em X na face direita;
Posição máxima do centro de furação vertical em X na face cima;
Posição máxima do centro de furação vertical em X na face superior;
Posição máxima do centro de furação vertical em X na face esquerda;
Posição máxima do centro de furação vertical em X na face abaixo;
Posição máxima do centro de furação vertical em X na face inferior;
Posição mínima do centro de furação lateral em Y na face cima;
Posição mínima do centro de furação lateral em Y na face abaixo;
Posição mínima do centro de furação lateral em Y na face inferior;
Posição máxima do centro de furação lateral em Y na face cima;
Posição máxima do centro de furação lateral em Y na face abaixo;
Posição máxima do centro de furação lateral em Y na face inferior;
Posição mínima do furo a partir da borda da direita que a máquina pode operar em (X);
Posição mínima do furo a partir da borda de cima que a máquina pode operar em (X);
Posição mínima do furo a partir da borda superior que a máquina pode operar em (X);
Posição mínima do furo a partir da borda da esquerda que a máquina pode operar em (X);
Posição mínima do furo a partir da borda de baixo que a máquina pode operar em (X);
Posição mínima do furo a partir da borda inferior que a máquina pode operar em (X);
Posição máxima do furo a partir da borda da direita que a máquina pode operar em (X);
Posição máxima do furo a partir da borda de cima que a máquina pode operar em (X);
Posição máxima do furo a partir da borda superior que a máquina pode operar em (X);
Posição máxima do furo a partir da borda da esquerda que a máquina pode operar em (X);
Posição máxima do furo a partir da borda de baixo que a máquina pode operar em (X);
Posição máxima do furo a partir da borda inferior que a máquina pode operar em (X);
Posição mínima do furo a partir da borda da direita que a máquina pode operar em (Y);
Posição mínima do furo a partir da borda de cima que a máquina pode operar em (Y);
Posição mínima do furo a partir da borda superior que a máquina pode operar em (Y);
Posição mínima do furo a partir da borda da esquerda que a máquina pode operar em (Y);
Posição mínima do furo a partir da borda de baixo que a máquina pode operar em (Y);
Posição mínima do furo a partir da borda inferior que a máquina pode operar em (Y);
Posição máxima do furo a partir da borda da direita que a máquina pode operar em (Y);
Posição máxima do furo a partir da borda de cima que a máquina pode operar em (Y);
Posição máxima do furo a partir da borda superior que a máquina pode operar em (Y);
Posição máxima do furo a partir da borda da esquerda que a máquina pode operar em (Y);
Posição máxima do furo a partir da borda de baixo que a máquina pode operar em (Y);
Posição máxima do furo a partir da borda inferior que a máquina pode operar em (Y);
Posição mínima da ferramenta de furos na face da direita que a máquina pode operar em (X);
Posição mínima da ferramenta de furos na face de cima que a máquina pode operar em (X);
Posição mínima da ferramenta de furos na face superior que a máquina pode operar em (X);
Posição mínima da ferramenta de furos na face da esquerda que a máquina pode operar em (X);
Posição mínima da ferramenta de furos na face de baixo que a máquina pode operar em (X);
Posição mínima da ferramenta de furos na face inferior que a máquina pode operar em (X);
Posição máxima da ferramenta de furos na face da direita que a máquina pode operar em (X);
Posição máxima da ferramenta de furos na face de cima que a máquina pode operar em (X);
Posição máxima da ferramenta de furos na face superior que a máquina pode operar em (X);
Posição máxima da ferramenta de furos na face da esquerda que a máquina pode operar em (X);
Posição máxima da ferramenta de furos na face de baixo que a máquina pode operar em (X);
Posição máxima da ferramenta de furos na face inferior que a máquina pode operar em (X);
Posição mínima da ferramenta de furos na face da direita que a máquina pode operar em (Y);
Posição mínima da ferramenta de furos na face de cima que a máquina pode operar em (Y);
Posição mínima da ferramenta de furos na face superior que a máquina pode operar em (Y);
Posição mínima da ferramenta de furos na face da esquerda que a máquina pode operar em (Y);
Posição mínima da ferramenta de furos na face de baixo que a máquina pode operar em (Y);
Posição mínima da ferramenta de furos na face inferior que a máquina pode operar em (Y);
Posição máxima da ferramenta de furos na face da direita que a máquina pode operar em (Y);
Posição máxima da ferramenta de furos na face de cima que a máquina pode operar em (Y);
Posição máxima da ferramenta de furos na face superior que a máquina pode operar em (Y);
Posição máxima da ferramenta de furos na face da esquerda que a máquina pode operar em (Y);
Posição máxima da ferramenta de furos na face de cima que a máquina pode operar em (Y);
Posição máxima da ferramenta de furos na face inferior que a máquina pode operar em (Y);
Diâmetro mínimo para inserções de ferragens na vertical;
Diâmetro mínimo para inserções de ferragens na horizontal;
Diâmetro máximo para inserções de ferragens na horizontal;
Diâmetro máximo para inserções de ferragens na horizontal;
Profundidade mínima para perfuração vertical;
Profundidade mínima para perfuração horizontal;
Profundidade máxima para perfuração vertical;
Profundidade máxima para perfuração horizontal;
Posição mínima do centro de inserção vertical em X na face direita;
Posição mínima do centro de inserção vertical em X na face cima;
Posição mínima do centro de inserção vertical em X na face superior;
Posição mínima do centro de inserção vertical em X na face esquerda;
Posição mínima do centro de inserção vertical em X na face abaixo;
Posição mínima do centro de inserção vertical em X na face inferior;
Posição máxima do centro de inserção vertical em X na face direita;
Posição máxima do centro de inserção vertical em X na face cima;
Posição máxima do centro de inserção vertical em X na face esquerda;
Posição máxima do centro de inserção vertical em X na face abaixo;
Posição máxima do centro de inserção vertical em X na face inferior;
Posição mínima do centro de inserção lateral em Y na face direita;
Posição mínima do centro de inserção lateral em Y na face cima;
Posição mínima do centro de inserção vertical em Y na face superior;
Posição mínima do centro de inserção lateral em Y na face esquerda;
Posição mínima do centro de inserção lateral em Y na face abaixo;
Posição mínima do centro de inserção lateral em Y na face inferior;
Posição máxima do centro de inserção lateral em Y na face direita;
Posição máxima do centro de inserção lateral em Y na face cima;
Posição máxima do centro de inserção vertical em Y na face superior;
Posição máxima do centro de inserção lateral em Y na face esquerda;
Posição máxima do centro de inserção lateral em Y na face abaixo;
Posição máxima do centro de inserção lateral em Y na face inferior;
Posição mínima da inserção a partir da borda da direita que a máquina pode operar em (X);
Posição mínima da inserção a partir da borda de cima que a máquina pode operar em (X);
Posição mínima da inserção a partir da borda superior que a máquina pode operar em (X);
Posição mínima da inserção a partir da borda da esquerda que a máquina pode operar em (X);
Posição mínima da inserção a partir da borda de baixo que a máquina pode operar em (X);
Posição mínima da inserção a partir da borda inferior que a máquina pode operar em (X);
Posição máxima da inserção a partir da borda da direita que a máquina pode operar em (X);
Posição máxima da inserção a partir da borda de cima que a máquina pode operar em (X);
Posição máxima da inserção a partir da borda superior que a máquina pode operar em (X);
Posição máxima da inserção a partir da borda da esquerda que a máquina pode operar em (X);
Posição máxima da inserção a partir da borda de baixo que a máquina pode operar em (X);
Posição máxima da inserção a partir da borda inferior que a máquina pode operar em (X);
Posição mínima da inserção a partir da borda da direita que a máquina pode operar em (Y);
Posição mínima da inserção a partir da borda de cima que a máquina pode operar em (Y);
Posição mínima da inserção a partir da borda superior que a máquina pode operar em (Y);
Posição mínima da inserção a partir da borda da esquerda que a máquina pode operar em (Y);
Posição mínima da inserção a partir da borda de baixo que a máquina pode operar em (Y);
Posição mínima da inserção a partir da borda inferior que a máquina pode operar em (Y);
Posição máxima da inserção a partir da borda da direita que a máquina pode operar em (Y);
Posição máxima da inserção a partir da borda de cima que a máquina pode operar em (Y);
Posição máxima da inserção a partir da borda superior que a máquina pode operar em (Y);
Posição máxima da inserção a partir da borda da esquerda que a máquina pode operar em (Y);
Posição máxima da inserção a partir da borda de baixo que a máquina pode operar em (Y);
Posição máxima da inserção a partir da borda inferior que a máquina pode operar em (Y);
Posição mínima da ferramenta de inserções na face da direita que a máquina pode operar em (X);
Posição mínima da ferramenta de inserções na face de cima que a máquina pode operar em (X);
Posição mínima da ferramenta de inserções na face superior que a máquina pode operar em (X);
Posição mínima da ferramenta de inserções na face da esquerda que a máquina pode operar em (X);
Posição mínima da ferramenta de inserções na face de baixo que a máquina pode operar em (X);
Posição mínima da ferramenta de inserções na face inferior que a máquina pode operar em (X);
Posição máxima da ferramenta de inserções na face da direita que a máquina pode operar em (X);
Posição máxima da ferramenta de inserções na face de cima que a máquina pode operar em (X);
Posição máxima da ferramenta de inserções na face superior que a máquina pode operar em (X);
Posição máxima da ferramenta de inserções na face da esquerda que a máquina pode operar em (X);
Posição máxima da ferramenta de inserções na face de baixo que a máquina pode operar em (X);
Posição máxima da ferramenta de inserções na face inferior que a máquina pode operar em (X);
Posição mínima da ferramenta de inserções na face da direita que a máquina pode operar em (Y);
Posição mínima da ferramenta de inserções na face de cima que a máquina pode operar em (Y);
Posição mínima da ferramenta de inserções na face superior que a máquina pode operar em (Y);
Posição mínima da ferramenta de inserções na face da esquerda que a máquina pode operar em (Y);
Posição mínima da ferramenta de inserções na face de baixo que a máquina pode operar em (Y);
Posição mínima da ferramenta de inserções na face inferior que a máquina pode operar em (Y);
Posição máxima da ferramenta de inserções na face da direita que a máquina pode operar em (Y);
Posição máxima da ferramenta de inserções na face de cima que a máquina pode operar em (Y);
Posição máxima da ferramenta de inserções na face superior que a máquina pode operar em (Y);
Posição máxima da ferramenta de inserções na face da esquerda que a máquina pode operar em (Y);
Posição máxima da ferramenta de inserções na face de cima que a máquina pode operar em (Y);
Posição máxima da ferramenta de inserções na face inferior que a máquina pode operar em (Y);
Posição máximo do centro de rasgos em relação a borda;
Posição mínima do centro de rasgo vertical em X na face direita;
Posição mínima do centro de rasgo vertical em X na face cima;
Posição mínima do centro de rasgo vertical em X na face superior;
Posição mínima do centro de rasgo vertical em X na face esquerda;
Posição mínima do centro de rasgo vertical em X na face abaixo;
Posição mínima do centro de rasgo vertical em X na face inferior;
Posição máxima do centro de rasgo vertical em X na face direita;
Posição máxima do centro de rasgo vertical em X na face cima;
Posição máxima do centro de rasgo vertical em X na face superior;
Posição máxima do centro de rasgo vertical em X na face esquerda;
Posição máxima do centro de rasgo vertical em X na face abaixo;
Posição máxima do centro de rasgo vertical em X na face inferior;
Posição mínima do centro de rasgo lateral em Y na face direita;
Posição mínima do centro de rasgo lateral em Y na face cima;
Posição mínima do centro de rasgo vertical em Y na face superior;
Posição mínima do centro de rasgo lateral em Y na face esquerda;
Posição mínima do centro de rasgo lateral em Y na face abaixo;
Posição mínima do centro de rasgo lateral em Y na face inferior;
Posição máxima do centro de rasgo lateral em Y na face direita;
Posição máxima do centro de rasgo lateral em Y na face cima;
Posição máxima do centro de rasgo vertical em Y na face superior;
Posição máxima do centro de rasgo lateral em Y na face esquerda;
Posição máxima do centro de rasgo lateral em Y na face abaixo;
Posição máxima do centro de rasgo lateral em Y na face inferior;
Posição mínima do rasgo a partir da borda da direita que a máquina pode operar em (X);
Posição mínima do rasgo a partir da borda de cima que a máquina pode operar em (X);
Posição mínima do rasgo a partir da borda superior que a máquina pode operar em (X);
Posição mínima do rasgo a partir da borda da esquerda que a máquina pode operar em (X);
Posição mínima do rasgo a partir da borda de baixo que a máquina pode operar em (X);
Posição mínima do rasgo a partir da borda inferior que a máquina pode operar em (X);
Posição máxima do rasgo a partir da borda da direita que a máquina pode operar em (X);
Posição máxima do rasgo a partir da borda de cima que a máquina pode operar em (X);
Posição máxima do rasgo a partir da borda superior que a máquina pode operar em (X);
Posição máxima do rasgo a partir da borda da esquerda que a máquina pode operar em (X);
Posição máxima do rasgo a partir da borda de baixo que a máquina pode operar em (X);
Posição máxima do rasgo a partir da borda inferior que a máquina pode operar em (X);
Posição mínima do rasgo a partir da borda da direita que a máquina pode operar em (Y);
Posição mínima do rasgo a partir da borda de cima que a máquina pode operar em (Y);
Posição mínima do rasgo a partir da borda superior que a máquina pode operar em (Y);
Posição mínima do rasgo a partir da borda da esquerda que a máquina pode operar em (Y);
Posição mínima do rasgo a partir da borda de baixo que a máquina pode operar em (Y);
Posição mínima do rasgo a partir da borda inferior que a máquina pode operar em (Y);
Posição máxima do rasgo a partir da borda da direita que a máquina pode operar em (Y);
Posição máxima do rasgo a partir da borda de cima que a máquina pode operar em (Y);
Posição máxima do rasgo a partir da borda superior que a máquina pode operar em (Y);
Posição máxima do rasgo a partir da borda da esquerda que a máquina pode operar em (Y);
Posição máxima do rasgo a partir da borda de baixo que a máquina pode operar em (Y);
Posição máxima do rasgo a partir da borda inferior que a máquina pode operar em (Y);
Posição mínima da ferramenta de rasgos na face da direita que a máquina pode operar em (X);
Posição mínima da ferramenta de rasgos na face de cima que a máquina pode operar em (X);
Posição mínima da ferramenta de rasgos na face superior que a máquina pode operar em (X);
Posição mínima da ferramenta de rasgos na face da esquerda que a máquina pode operar em (X);
Posição mínima da ferramenta de rasgos na face de baixo que a máquina pode operar em (X);
Posição mínima da ferramenta de rasgos na face inferior que a máquina pode operar em (X);
Posição máxima da ferramenta de rasgos na face da direita que a máquina pode operar em (X);
Posição máxima da ferramenta de rasgos na face de cima que a máquina pode operar em (X);
Posição máxima da ferramenta de rasgos na face superior que a máquina pode operar em (X);
Posição máxima da ferramenta de rasgos na face da esquerda que a máquina pode operar em (X);
Posição máxima da ferramenta de rasgos na face de baixo que a máquina pode operar em (X);
Posição máxima da ferramenta de rasgos na face inferior que a máquina pode operar em (X);
Posição mínima da ferramenta de rasgos na face da direita que a máquina pode operar em (Y);
Posição mínima da ferramenta de rasgos na face de cima que a máquina pode operar em (Y);
Posição mínima da ferramenta de rasgos na face superior que a máquina pode operar em (Y);
Posição mínima da ferramenta de rasgos na face da esquerda que a máquina pode operar em (Y);
Posição mínima da ferramenta de rasgos na face de baixo que a máquina pode operar em (Y);
Posição mínima da ferramenta de rasgos na face inferior que a máquina pode operar em (Y);
Posição máxima da ferramenta de rasgos na face da direita que a máquina pode operar em (Y);
Posição máxima da ferramenta de rasgos na face de cima que a máquina pode operar em (Y);
Posição máxima da ferramenta de rasgos na face superior que a máquina pode operar em (Y);
Posição máxima da ferramenta de rasgos na face da esquerda que a máquina pode operar em (Y);
Posição máxima da ferramenta de rasgos na face de cima que a máquina pode operar em (Y);
Posição máxima da ferramenta de rasgos na face inferior que a máquina pode operar em (Y);
Posição máxima do centro de usinagens em relação a borda;
Posição mínima do centro de usinagem vertical em X na face direita;
Posição mínima do centro de usinagem vertical em X na face cima;
Posição mínima do centro de usinagem vertical em X na face superior;
Posição mínima do centro de usinagem vertical em X na face esquerda;
Posição mínima do centro de usinagem vertical em X na face abaixo;
Posição mínima do centro de usinagem vertical em X na face inferior;
Posição máxima do centro de usinagem vertical em X na face direita;
Posição máxima do centro de usinagem vertical em X na face cima;
Posição máxima do centro de usinagem vertical em X na face superior;
Posição máxima do centro de usinagem vertical em X na face esquerda;
Posição máxima do centro de usinagem vertical em X na face abaixo;
Posição máxima do centro de usinagem vertical em X na face inferior;
Posição mínima do centro de usinagem lateral em Y na face direita;
Posição mínima do centro de usinagem lateral em Y na face cima;
Posição mínima do centro de usinagem vertical em Y na face superior;
Posição mínima do centro de usinagem lateral em Y na face esquerda;
Posição mínima do centro de usinagem lateral em Y na face abaixo;
Posição mínima do centro de usinagem lateral em Y na face inferior;
Posição máxima do centro de usinagem lateral em Y na face direita;
Posição máxima do centro de usinagem lateral em Y na face cima;
Posição máxima do centro de usinagem vertical em Y na face superior;
Posição máxima do centro de usinagem lateral em Y na face esquerda;
Posição máxima do centro de usinagem lateral em Y na face abaixo;
Posição máxima do centro de usinagem lateral em Y na face inferior;
Área mínima da face para usinagens (mm²) na face da direita;
Área mínima da face para usinagens (mm²) na face de cima;
Área mínima da face para usinagens (mm²) na face superior;
Área mínima da face para usinagens (mm²) na face da esquerda;
Área mínima da face para usinagens (mm²) na face de baixo;
Área mínima da face para usinagens (mm²) na face inferior;
Número de brocas na face da direita;
Número de brocas na face de cima;
Número de brocas na face superior;
Número de brocas na face da esquerda;
Número de brocas na face de baixo;
Número de brocas na face inferior;

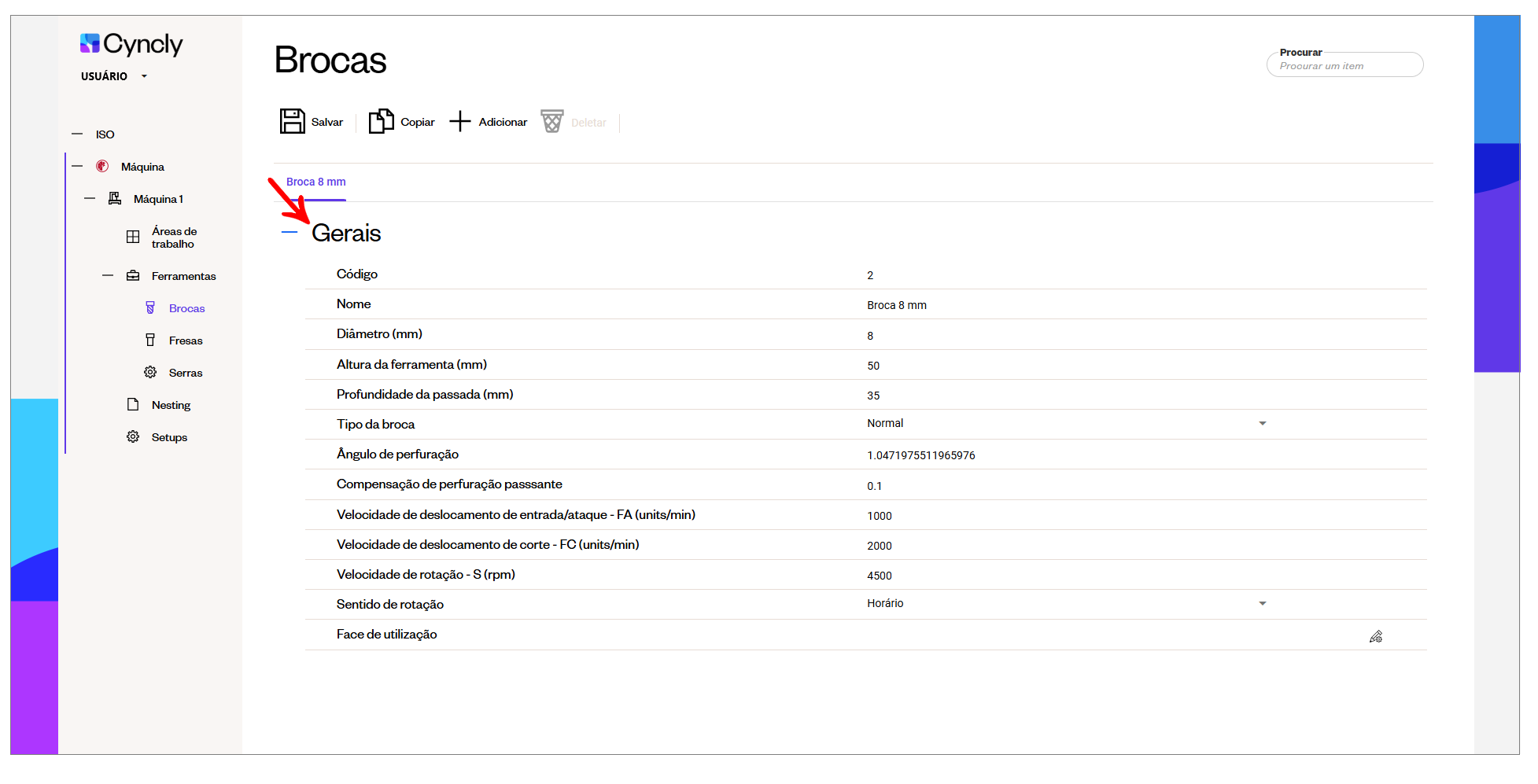

Diâmetro mínimo das brocas na face da direita;
Diâmetro mínimo das brocas na face de cima;
Diâmetro mínimo das brocas na face superior;
Diâmetro mínimo das brocas na face da esquerda;
Diâmetro mínimo das brocas na face de baixo;
Diâmetro mínimo das brocas na face inferior;
Diâmetro lateral máximo;
Diâmetro horizontal máximo;
Diâmetro mínimo das brocas na face inferior;
Profundidade mínima das brocas na face da direita;
Profundidade mínima das brocas na face de cima;
Profundidade mínima das brocas na face superior;
Profundidade mínima das brocas na face da esquerda;
Profundidade mínima das brocas na face de baixo;
Profundidade mínima das brocas na face inferior;
Profundidade máxima das brocas na face superior;
Profundidade máxima de furação lateral;
Profundidade máxima de furação horizontal na face de baixo (mm);
Profundidade mínima das brocas na face inferior;
Diâmetro mínimo das ferramentas de inserção na face da direita;
Diâmetro mínimo das ferramentas de inserção na face de cima;
Diâmetro mínimo das ferramentas de inserção na face superior;
Diâmetro mínimo das ferramentas de inserção na face da esquerda;
Diâmetro mínimo das ferramentas de inserção na face de baixo;
Diâmetro mínimo das ferramentas de inserção na face inferior;
Diâmetro máximo das ferramentas de inserção na face da direita;
Diâmetro máximo das ferramentas de inserção na face de cima;
Diâmetro máximo das ferramentas de inserção na face superior;
Diâmetro máximo das ferramentas de inserção na face da esquerda;
Diâmetro máximo das ferramentas de inserção na face de baixo;
Diâmetro mínimo das ferramentas de inserção na face inferior;
Profundidade mínima das ferramentas de inserção na face da direita;
Profundidade mínima das ferramentas de inserção na face de cima;
Profundidade mínima das ferramentas de inserção na face superior;
Profundidade mínima das ferramentas de inserção na face da esquerda;
Profundidade mínima das ferramentas de inserção na face de baixo;
Profundidade mínima das ferramentas de inserção na face inferior;
Profundidade máxima das ferramentas de inserção na face da direita;
Profundidade máxima das ferramentas de inserção na face de cima;
Profundidade máxima das ferramentas de inserção na face superior;
Profundidade máxima das ferramentas de inserção na face da esquerda;
Profundidade máxima das ferramentas de inserção na face de baixo;
Profundidade mínima das ferramentas de inserção na face inferior;
Posição mínima da serra em (Y) na face inferior;
Posição máxima da serra em (Y) na face inferior;
Posição mínima em (X) para usinagens na face superior;
Posição mínima em (X) para usinagens na face inferior;
Posição máxima em (X) para usinagens na face superior;
Posição máxima em (X) para usinagens na face inferior;
Posição mínima em (Y) para usinagens na face inferior;
Posição máxima em (Y) para usinagens na face inferior;

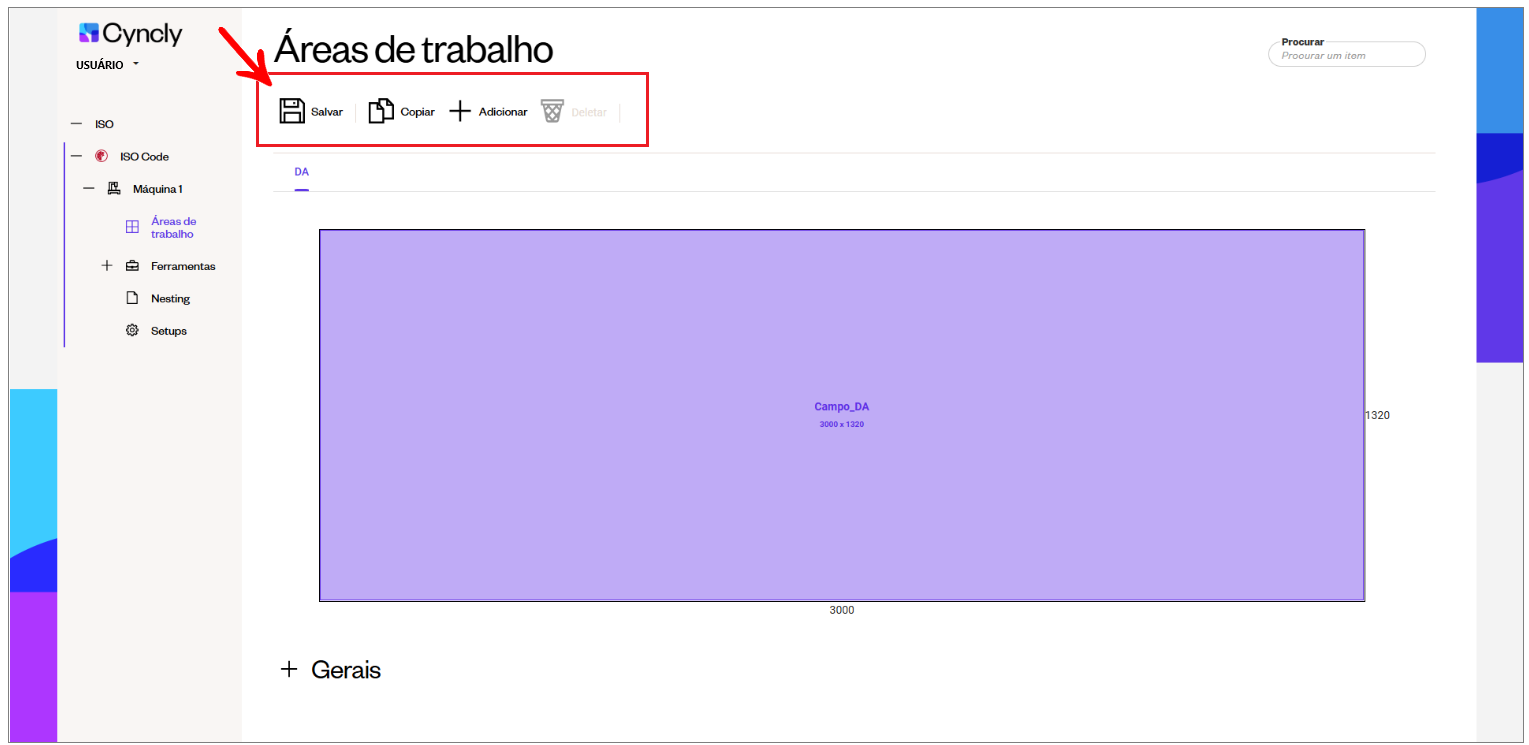

Áreas de Trabalho
As Áreas de trabalho consistem na divisão da mesa de uma máquina em áreas específicas. Facilitando o trabalho do operador de máquinas, diminuindo o campo de trabalho, posicionamento dos batentes de trabalho e organização das peças.
Nesta tela, temos os seguintes botões de ações, localizados na parte superior central da tela:
Salvar: salva as alterações feitas nas configurações;
Copiar: copia a área de trabalho selecionada gerando uma nova com as mesmas configurações;
Adicionar: adiciona uma nova área de trabalho;
Deletar: deleta a área de trabalho selecionada;
IMPORTANTE: as dimensões dos campos de trabalho (área de trabalho) podem variar em cada modelo de máquina, assim como o nome dos campos.

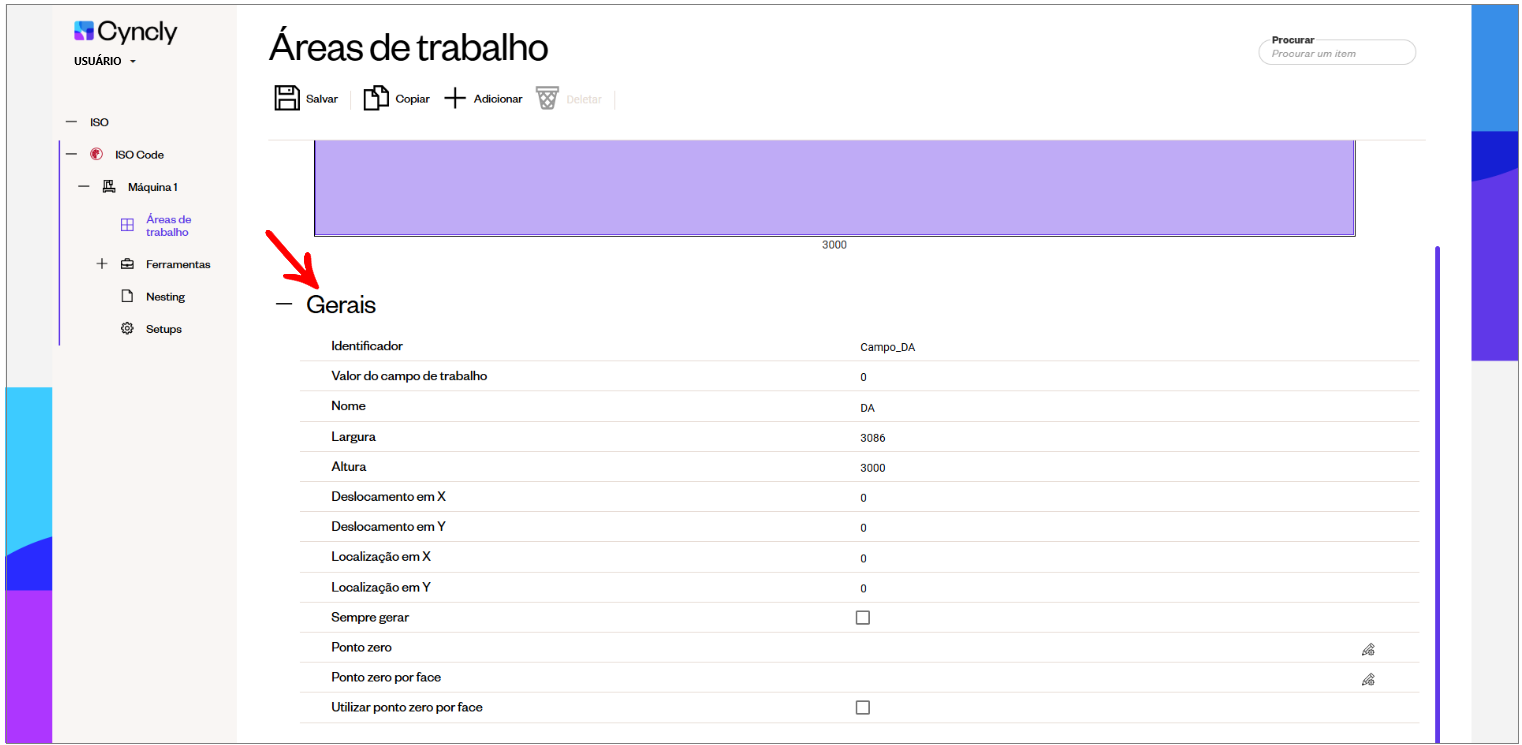

Áreas de Trabalho - Gerais
Identificador: Identificador da área de trabalho. Representa o identificador único da área de trabalho na máquina.
Valor do campo da área de trabalho: Identifica a área de trabalho por algum valor.
Nome: Nome da área de trabalho.
Largura: Largura total da área de trabalho.
Altura: Altura total da área de trabalho.
Deslocamento em X: Deslocamento da área de trabalho em X, em milímetros. O deslocamento é relacionado à localização da área de trabalho na mesa.
Deslocamento em Y: Deslocamento da área de trabalho em Y, em milímetros. O deslocamento é relacionado à localização da área de trabalho na mesa.
Localização em X: Localização da área de trabalho em X, em milímetros. A posição final da área de trabalho é calculada através de sua Localização e o Deslocamento.
Localização em Y: Localização da área de trabalho em Y, em milímetros. A posição final da área de trabalho é calculada através de sua Localização e o Deslocamento.
Sempre gerar: Define se deve-se sempre gerar programas para esta área de trabalho, mesmo que ela não seja a de maior prioridade.
Ponto zero: Ao selecionar ponto zero por peça, todas a s operações irão respeitar o mesmo ponto zero.
Ponto zero por face: O campo Ponto zero por face determina se o ponto zero usado é por face ou é um ponto zero único para toda a peças.
Utilizar ponto zero por face: Define se deve ou não utilizar o ponto zero por face.
Ferramentas - Brocas
As brocas são utilizadas para execução de furos em diversos materiais.
Nesta tela, temos os seguintes botões de ações, localizados na parte superior central da tela:
Salvar: salva as alterações feitas nas configurações.
Copiar: copia a broca selecionada gerando uma nova com as mesmas configurações.
Adicionar: adiciona uma nova broca.
Deletar: deleta a broca selecionada.
Código: código da ferramenta.
Nome: nome da ferramenta.
Altura da Ferramenta (mm): define a altura da ferramenta.
Profundidade da passada (mm): define a profundidade da passada da ferramenta.
Tipo da broca: define o tipo da broca, normal ou cônica.
Ângulo da perfuração (mm): ângulo da perfuração em milímetros.
Compensação de perfuração passante (mm): compensação de perfuração passante em milímetros.
Velocidade de deslocamento de entrada/ataque - FA (units/min): velocidade de deslocamento de entrada/ataque - FA (units/min).
Velocidade de deslocamento de corte - FC (units/min): velocidade de deslocamento de corte - FC (units/min).
Velocidade de rotação - S (rpm): velocidade de rotação - S (rpm)
Face de utilização: define em quais faces a ferramenta pode ser utilizada.
Sentido da rotação: define o sentido de rotação da ferramenta.

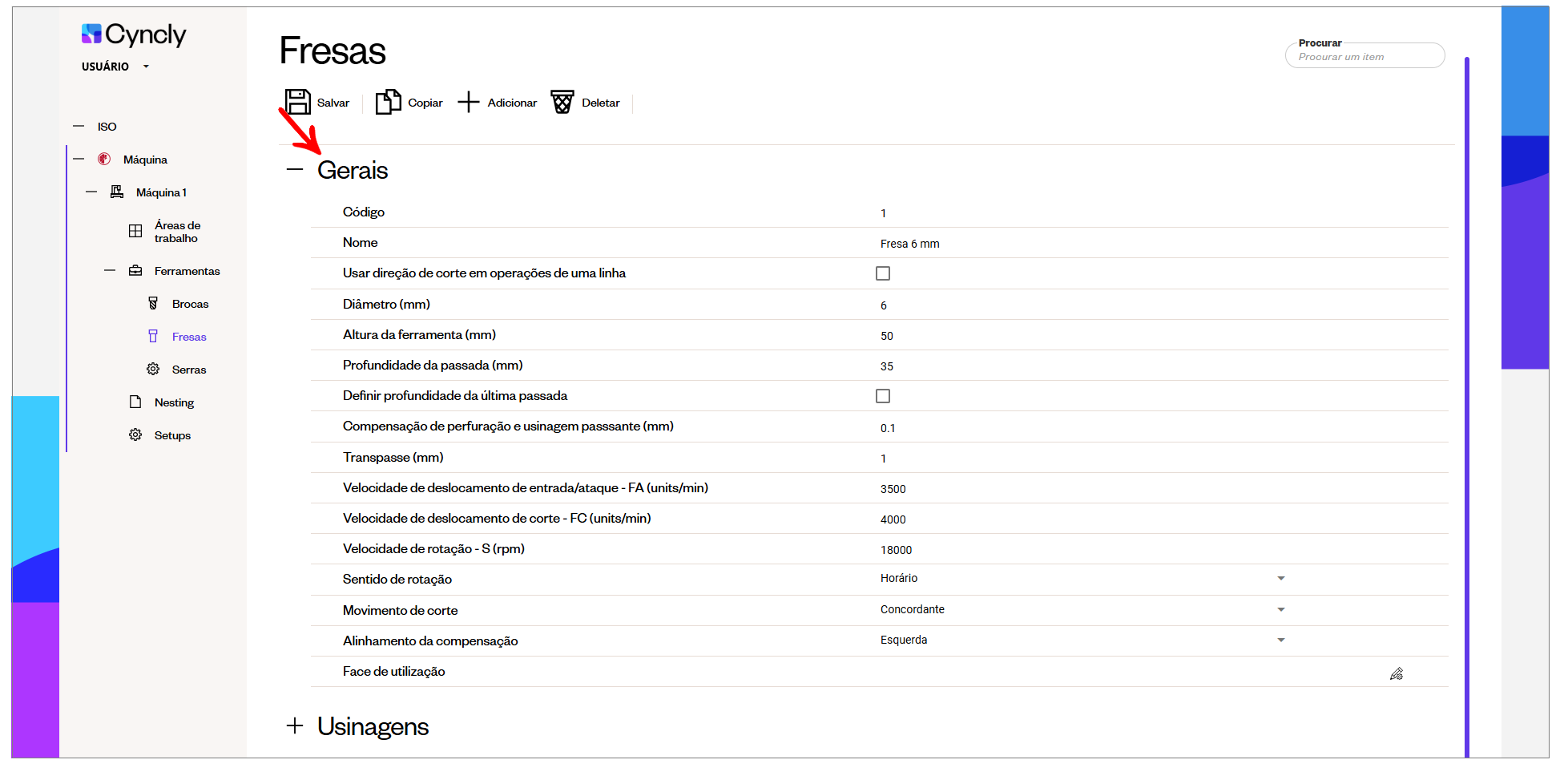

Ferramentas - Fresas
Gerais
Código: o código definido neste campo deve estar igual ao cadastro definido na máquina para que a ferramenta possa ser localizada corretamente.
Nome: o nome definido neste campo deve estar igual ao cadastro definido na máquina para que a ferramenta possa ser localizada corretamente.
Usar direção de corte em operações de uma linha: Ao habilitar esta funcionalidade, as usinagens que possuírem uma linha só, irão seguir a direção de corte que está configurada na fresa.
Altura da ferramenta (mm): define a altura da ferramenta.
Definir profundidade da passada (mm): define a profundidade das passadas da ferramenta.
Diâmetro (mm): diâmetro da ferramenta.
Profundidade da passada (mm): profundidade das passadas da ferramenta em milímetros.
Compensação de perfuração e usinagem passante (mm): define a compensação de perfuração e usinagem passante da ferramenta.
Transpasse (mm): transpasse entre as passadas da ferramenta para evitar sobra de material.
Velocidade de deslocamento de entrada/ataque - FA (units/min): velocidade de deslocamento de entrada/ataque - FA (units/min).
Velocidade de deslocamento de corte - FC (units/min): velocidade de deslocamento de corte - FC (units/min).
Velocidade de rotação - S (rpm): velocidade de rotação - S (rpm).
Face de utilização: define em quais faces a ferramenta pode ser utilizada.
Sentido de rotação: define o sentido de rotação da ferramenta.
Movimento de corte: define qual será o movimento de corte da ferramenta.
Alinhamento de Compensação: define se a ferramenta tem uma compensação no centro, esquerda ou direita conforme sentido da opção Direção de corte para usinagem de contorno.

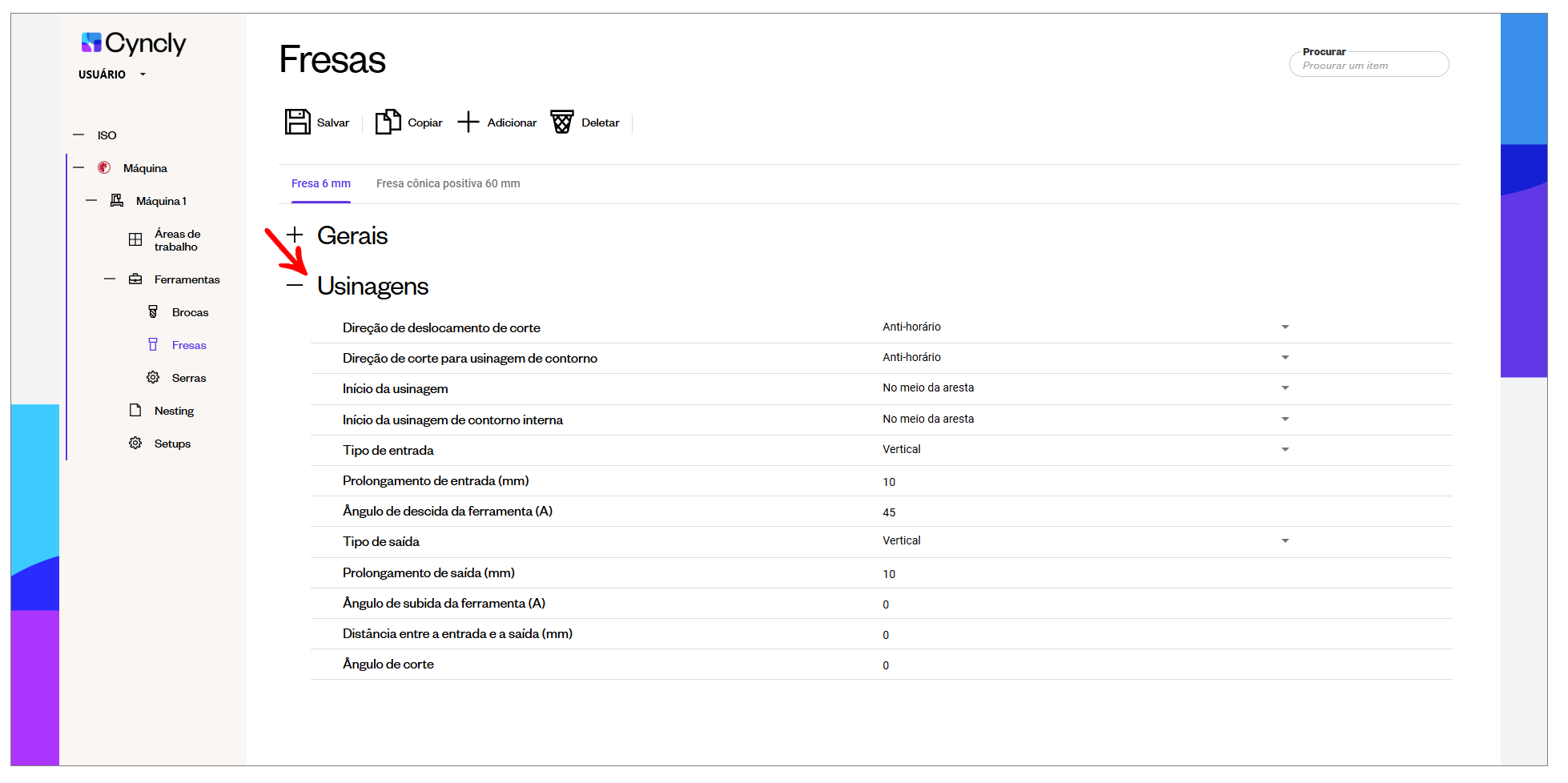

Ferramentas - Fresas
Usinagens
Direção de deslocamento do corte: define se a usinagem interna tem de ser feita no sentido horário ou anti-horário.
Direção de corte para usinagens de contorno: define se a usinagem de contorno tem de ser feita no sentido horário ou anti-horário.
Início da usinagem: define onde é o início da usinagem de contorno, em um dos cantos ou no meio de uma aresta da usinagem.
Início da usinagem de contorno interna: define onde é o início da usinagem de contorno interna, em um dos cantos ou no meio de uma aresta da usinagem.
Tipo da entrada: define o tipo de entrada que a ferramenta irá utilizar ao realizar usinagens e contornos em formas lineares. Opções Rampa, vertical, circular.
- Circular: neste tipo a ferramenta desce fora da peça e então começa a cortar tangencialmente antes de entrar na peça.
- Vertical: neste tipo a ferramenta desce verticalmente sobre a peça e começa o corte.
- Rampa: neste tipo a ferramenta desce fazendo uma rampa até atingir a profundidade máxima da operação.
Prolongamento da entrada (mm): prolongamento da entrada antes de começar o corte do contorno, equivalente à linha vermelha na imagem.Ângulo de descida da ferramenta (A): ângulo de descida da ferramenta definido pela cota A.
Tipo de saída: define o tipo de saída que a ferramenta irá utilizar ao realizar usinagens e contornos.
- No tipo vertical, a ferramenta desce verticalmente sobre a peça e começa o corte.
- No tipo circular, a ferramenta desce fora da peça e então começa a cortar tangencialmente antes e entrar na peça.
- No tipo rampa, a ferramenta desce como uma rampa e começa o corte.
Prolongamento da saída (mm): prolongamento de saída após terminar a usinagem/contorno, equivalente à linha vermelha.
Ângulo de subida da ferramenta (A): ângulo de subida da ferramenta definido pela cota A.
Distância entre a entrada e a saída(mm): distância onde a ferramenta sai e entra da peça. É aconselhado que este valor seja maior que zero para que o corte não deixe nenhum fragmento (rebarba).
Ângulo de corte: ângulo de corte da ferramenta;

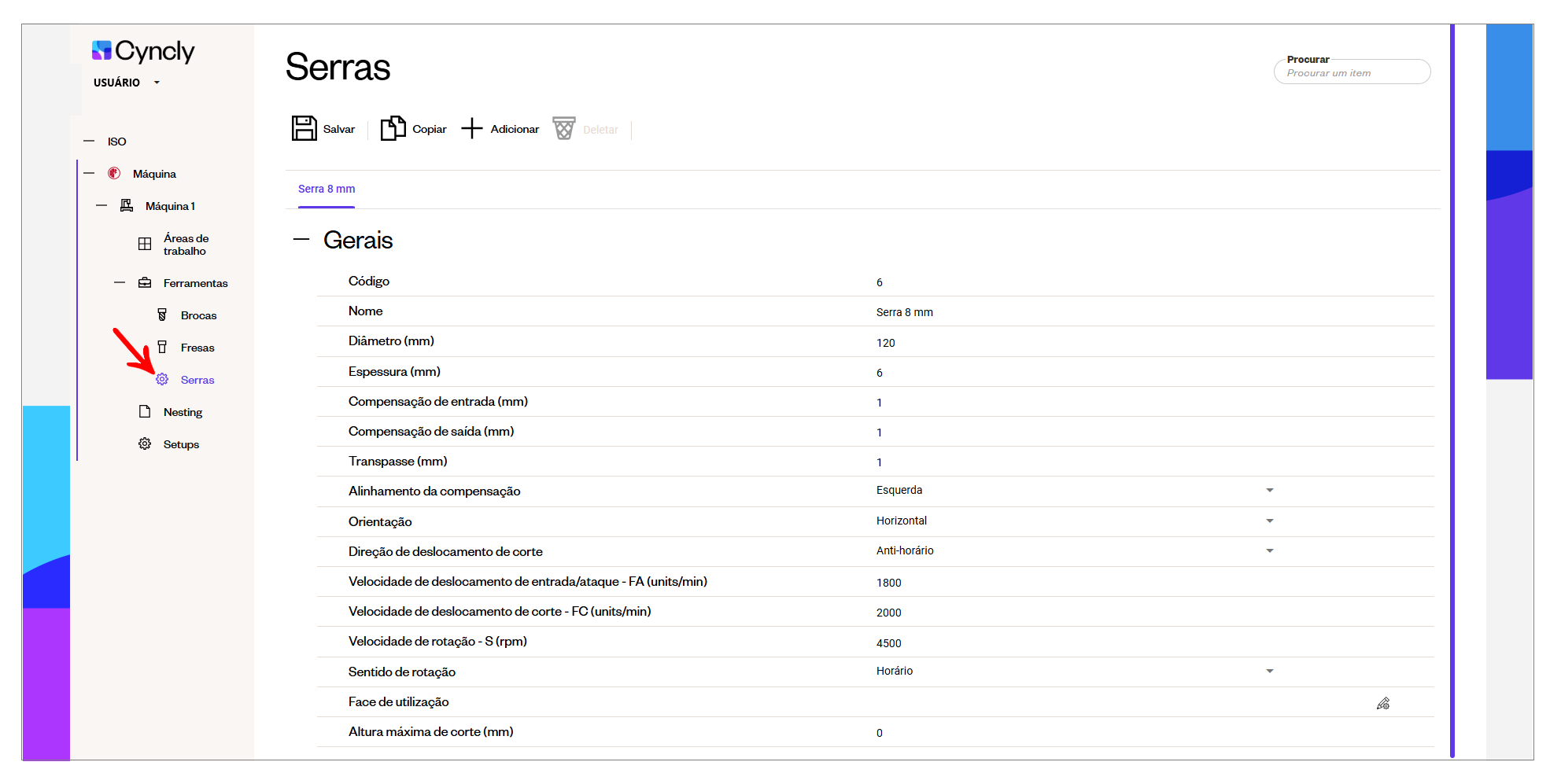

Ferramentas - Serras
As serras são utilizadas para execução de rasgos.
Nesta tela, temos os seguintes botões de ações, localizados na parte superior central da tela:
Salvar: salva as alterações feitas nas configurações.
Copiar: copia a serra selecionada gerando uma nova com as mesmas configurações.
Adicionar: adiciona uma nova serra.
Deletar: deleta a serra selecionada.
Código: o código definido neste campo deve estar igual ao cadastro definido na máquina para que a ferramenta possa ser localizada corretamente.
Nome: o nome definido neste campo deve estar igual ao cadastro definido na máquina para que a ferramenta possa ser localizada corretamente.
Diâmetro (mm): diâmetro da ferramenta.
Espessura (mm): espessura da serra.
Compensação de entrada(mm): compensação de entrada da serra para executar o corte, em milímetros. Esta configuração é somente aplicada caso o rasgo inicie fora ou sobre o ponto inicial da peça.
Compensação de saída(mm): compensação de saída da serra para executar o corte, em milímetros. Esta configuração é somente aplicada caso o rasgo termine fora ou sobre o ponto final da peça.
Transpasse (mm): transpasse entre as passadas da ferramenta para evitar sobra de material.
Alinhamento de compensação: define se a ferramenta tem uma compensação, Automático, Centro, Esquerda ou Direita conforme sentido da opção Direção de corte para usinagem de contorno.
Orientação: Orientação da ferramenta.
Direção de deslocamento do corte: Define a direção de deslocamento da serra.
Velocidade de deslocamento de entrada/ataque - FA (units/min): velocidade de deslocamento de entrada/ataque - FA (units/min).
Velocidade de deslocamento de corte - FC (units/min): velocidade de deslocamento de corte - FC (units/min).
Velocidade de rotação - S (rpm): velocidade de rotação - S (rpm).
Face de utilização: define em quais faces a ferramenta pode ser utilizada.
Sentido da rotação: define o sentido de rotação da ferramenta.
Altura máxima de corte (mm): Altura máxima em que a serra pode descer na peça para realizar o corte.
Nesting
Define quais as colunas que vão para o arquivo de Nesting, saiba mais aqui.

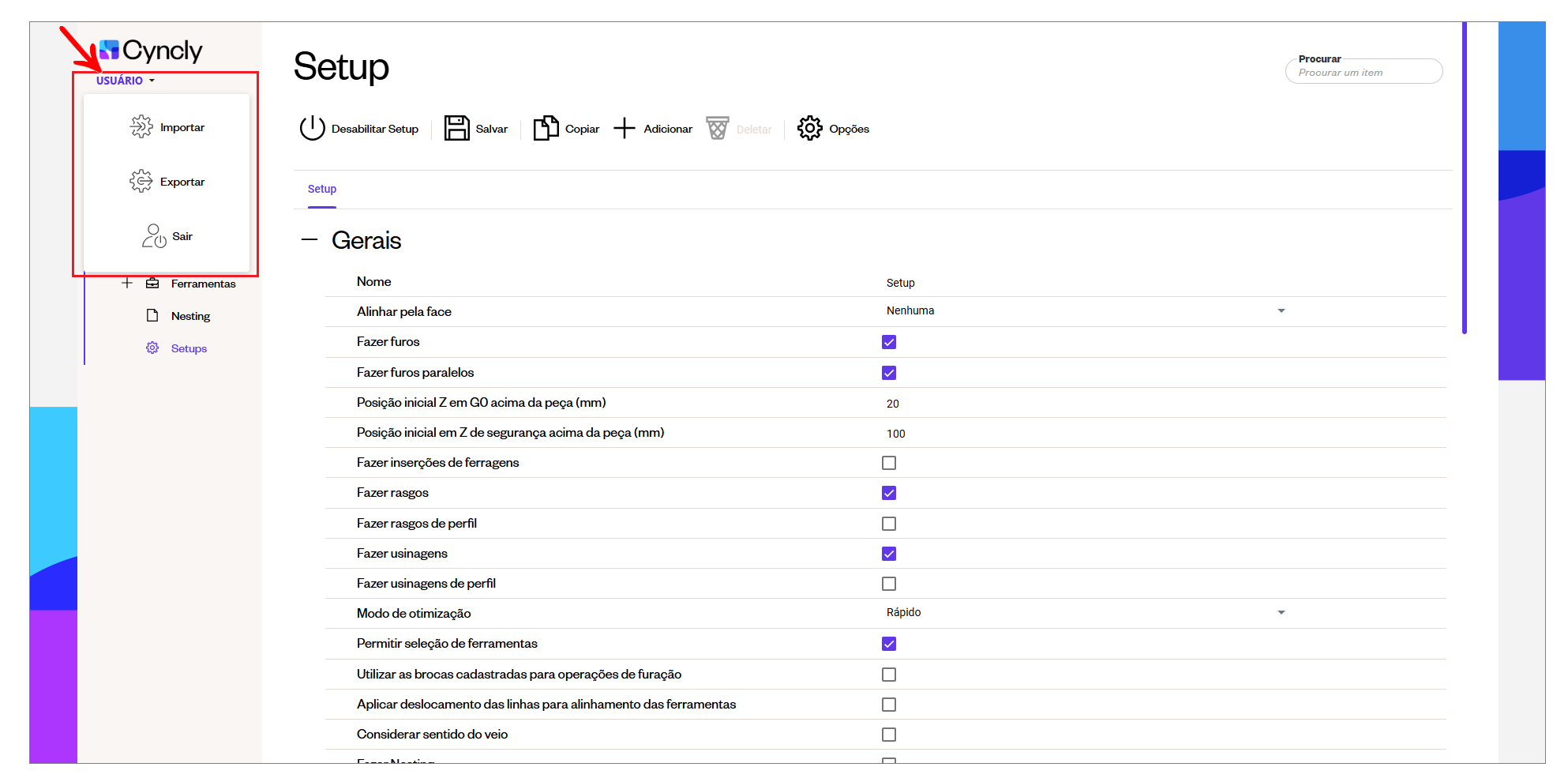

Setup
As configurações em geral da máquina se encontram nesta tela, onde são possíveis as configurações de rasgos, furos, quais ferramentas utilizar, etc.
Nesta tela, temos os seguintes botões de ações, localizados na parte superior central da tela:
Desabilitar/Habilitar Setup: Habilita/Desabilita o setup selecionado.
Salvar: salva as alterações feitas nas configurações.
Copiar: copia o setup selecionado gerando um novo com as mesmas configurações.
Adicionar: adiciona um novo setup.
Deletar: deleta o setup selecionado.
Opções: abre a janela de configurações de bibliotecas relacionada ao cliente.

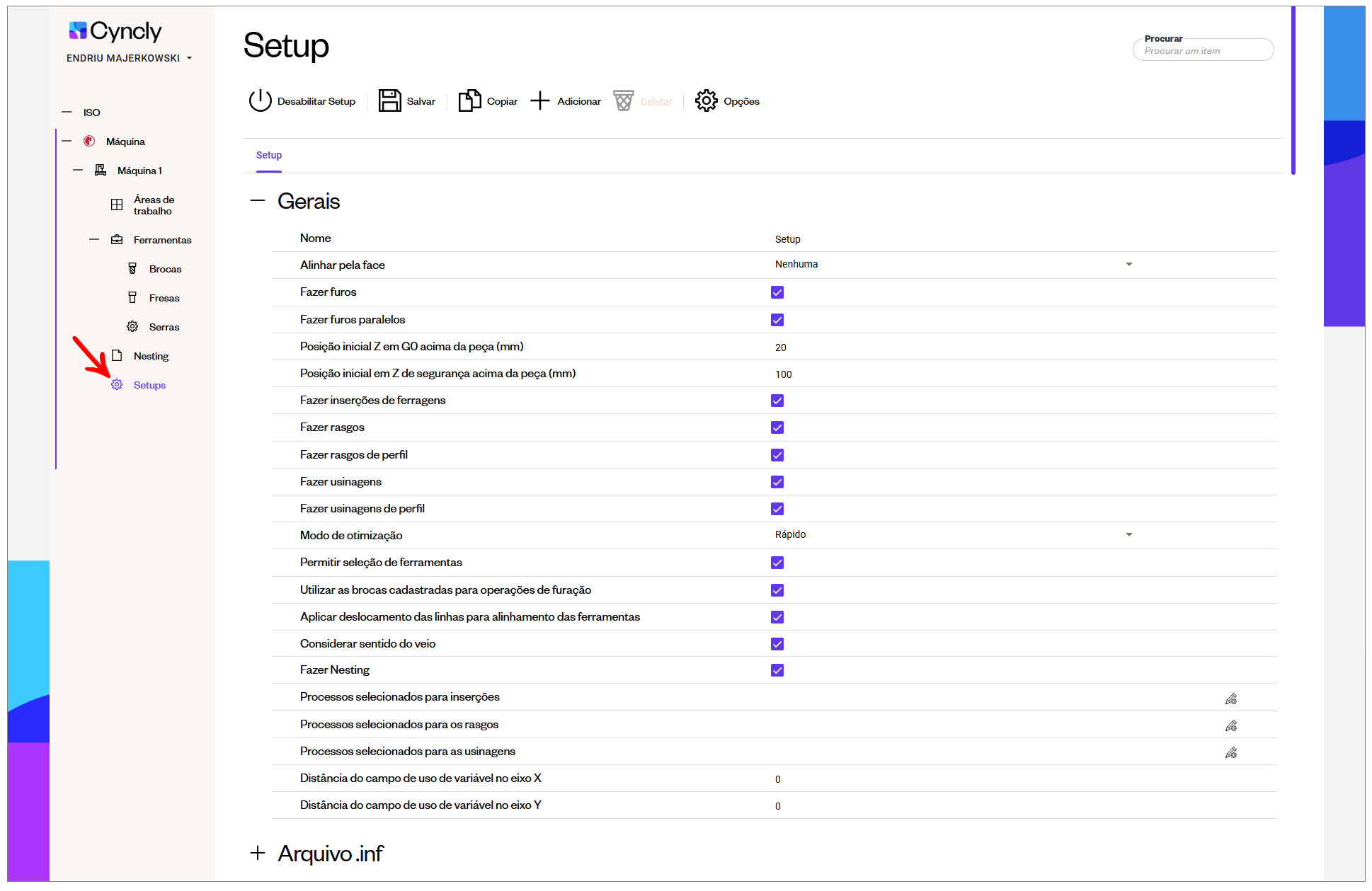

Setup - Gerais
Nome: o nome definido neste campo altera também o nome da pasta onde serão salvos os arquivos gerados.
Alinhar pela face: define se na geração dos programas é considerada a face de alinhamento cadastrada em cada peça. Se sim esta face será alinhada conforme a configuração selecionada. Para mais informações clique aqui.
Fazer furos: com a opção marcada, os furos cadastrados serão gerados nos programas de máquina.
Fazer furos paralelos: com a opção marcada, furos que excedem a espessura da peça ao somar suas profundidades, e que estão na mesma posição em faces opostas, serão combinados em uma única operação passante.
Posição inicial Z em G0 acima da peça: posição inicial da ferramenta em Z acima da peça.
Posição inicial Z de segurança acima da peça: posição inicial da ferramenta em Z de segurança acima da peça.
Fazer inserções de ferragens: a máquina está habilitada para fazer a inserção das ferragens.
Fazer rasgos: máquina está habilitada para fazer rasgos.
Fazer rasgos de perfil: define se este setup executará rasgos nas faces de perfil das peças.
Faz usinagem: com a opção marcada as usinagens cadastradas serão geradas nos programas de máquina.
Fazer usinagem de perfil: com a opção marcada as usinagens de perfil cadastradas serão geradas nos programas de máquina. Para mais informações clique aqui.
Modo de otimização: define o modo de otimização nos programas. Na opção Rápido, os programas são gerados a partir da primeira operação priorizada seguindo o caminho mais curto possível até a próxima operação de mesmo tipo. Na opção Melhor caminho, os programas são gerados através do melhor caminho possível entre as operações de mesmo tipo, resultando em um plano ainda mais otimizado. Ideal para peças cenário complexos de alto volume de usinagens.
Permitir seleção de ferramentas: com a opção marcada, é possível selecionar as ferramentas que deseja para as operações.
Utilizar as brocas cadastradas para operações de furação: com esta opção marcada, as brocas cadastradas serão utilizadas para operações de furação em vez das brocas padrão da máquina.
Aplicar deslocamento das linhas para alinhamento das ferramentas: com esta opção marcada, as linhas das operações serão deslocadas de acordo com a ferramenta utilizada.
Considerar sentido do veio: considerar sentido do veio ao gerar os programas Nesting.
Fazer Nesting: gerar programas para o Nesting.
Processos de rasgos: através do Plugin Builder, é possível criar e determinar tipos de processos para rasgo cadastrados na biblioteca, possibilitando assim, o uso de determinada ferramenta para determinado rasgo. Para mais informações clique aqui.
Processos de usinagens: através do Plugin Builder, é possível criar e determinar tipos de processos para usinagens cadastrados na biblioteca, possibilitando assim, o uso de determinada ferramenta para determinado rasgo. Para mais informações clique aqui.
Distância do campo de uso de variável no eixo X: distância do final da peça no eixo X, que determina a área onde operações devem levar variável do tamanho da peça menos a distância da operação em consideração ao fim.
Distância do campo de uso de variável no eixo Y: distância do final da peça no eixo Y, que determina a área onde operações devem levar variável do tamanho da peça menos a distância da operação em consideração ao fim.

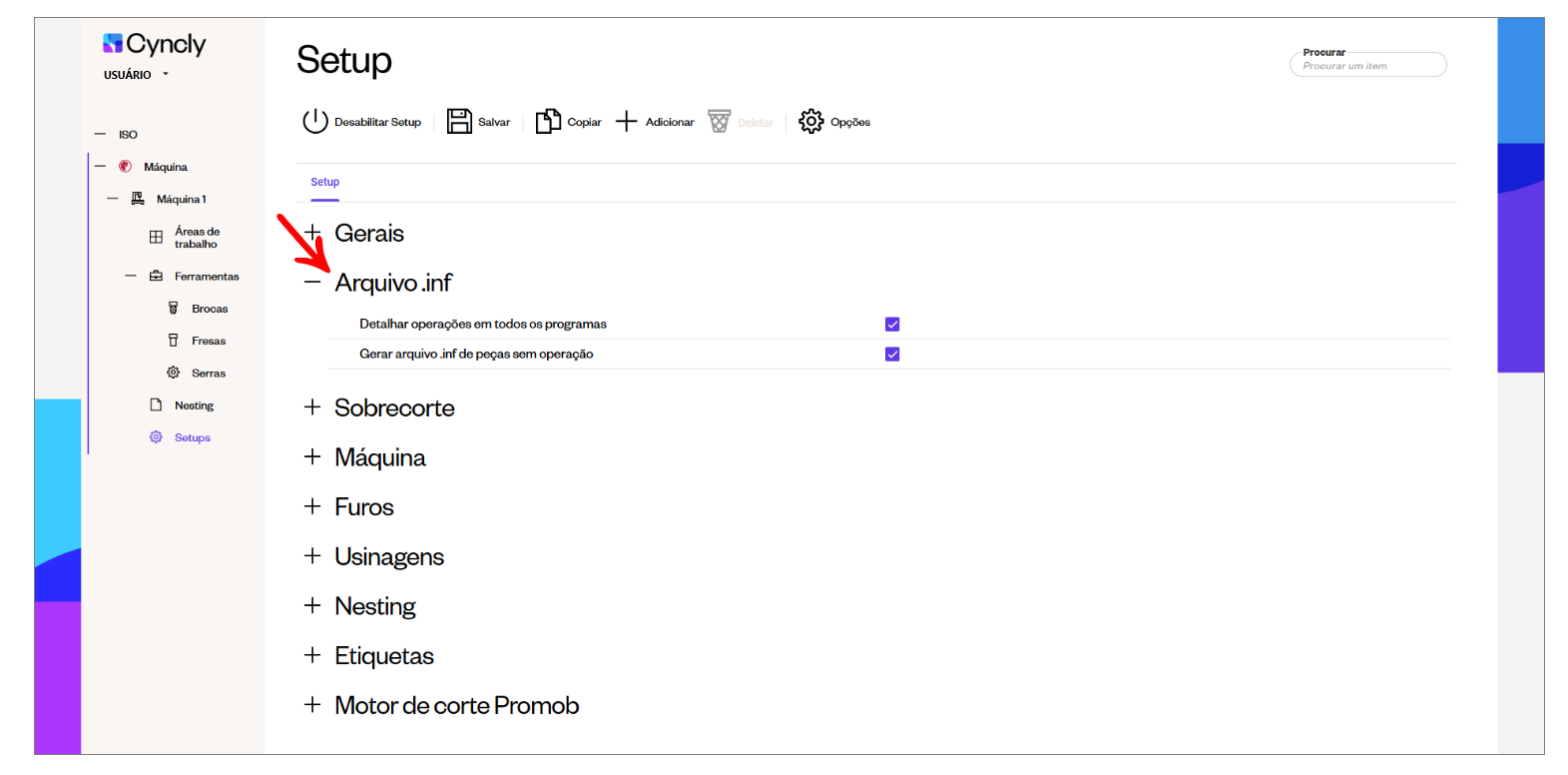

Setup - Arquivo .inf
Detalhar operações em todos os programas: Detalhar operações não realizadas no arquivo .inf em todos os programas (A, B, C,...);
Gerar arquivo .inf de peças sem operação: gerar arquivo .inf de peças sem operações.

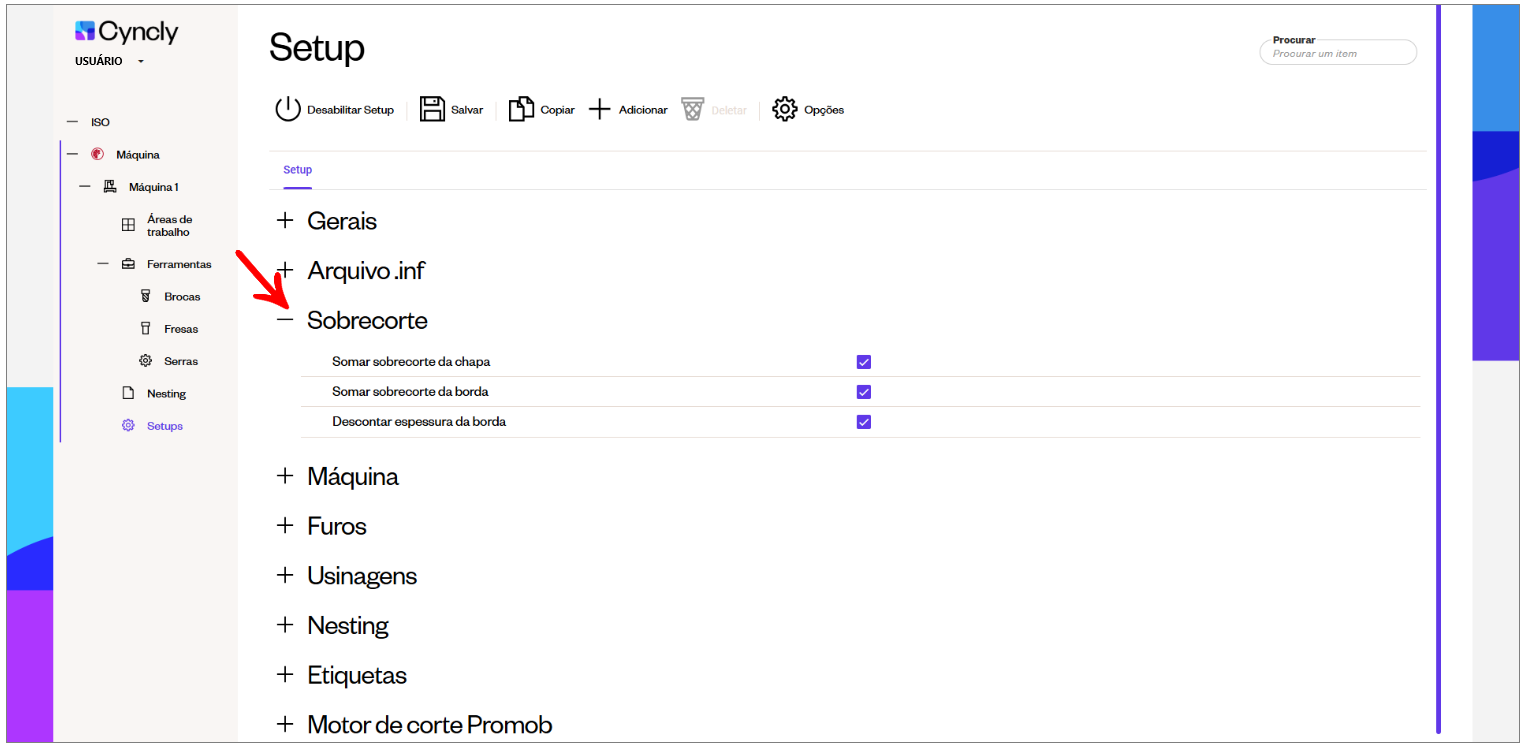

Setup - Sobrecorte
Somar sobrecorte da chapa: considerar o valor de sobrecorte da chapa cadastrado na peça.
Somar sobrecorte da borda: considerar o valor de sobrecorte da borda cadastrado na peça.
Descontar espessura da borda: descontar o valor definido espessura da borda da peça.

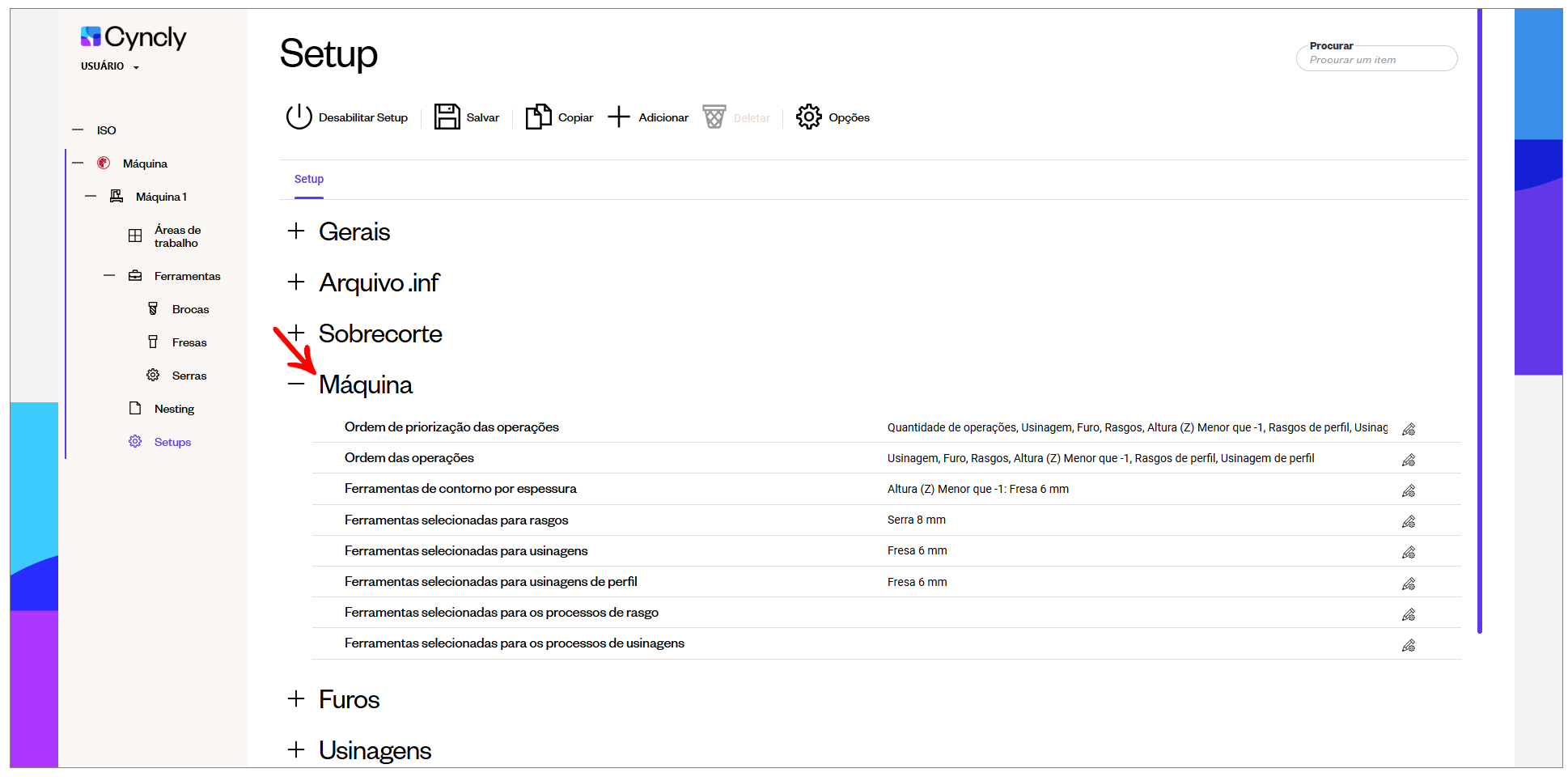

Setup - Máquina
Ordem de priorização das operações: define a ordem de priorização das operações para geração de programas. Conforme a ordem indicada neste campo, o plugin irá priorizar no programa A, a opção selecionada.
Ordem de Operações: ordem que a máquina realiza as operações.
Ferramentas de contorno por espessura: configura qual fresa irá fazer as operações se baseando em campos pré-determinados como Comprimento, Largura, Altura e Área. como demonstrado no artigo Builder - Ferramentas de contorno por espessura - Plugin ISO Code – Suporte Promob.
Ferramentas selecionadas para rasgos: através do Plugin Builder, é possível criar e determinar tipos de processos para rasgo cadastrados na biblioteca, possibilitando assim, o uso de determinada ferramenta para determinado rasgo. Para mais informações, clique aqui.
Ferramentas selecionadas para usinagens: através do Plugin Builder, é possível criar e determinar tipos de processos para usinagens cadastrados na biblioteca, possibilitando assim, o uso de determinada ferramenta para determinada usinagem.
Ferramenta selecionada para os processo de rasgos: ferramentas selecionadas para execução de operações de processo de rasgo.
Ferramenta selecionada para os processos de usinagens: ferramentas selecionadas para execução de operações de processo de usinagem.

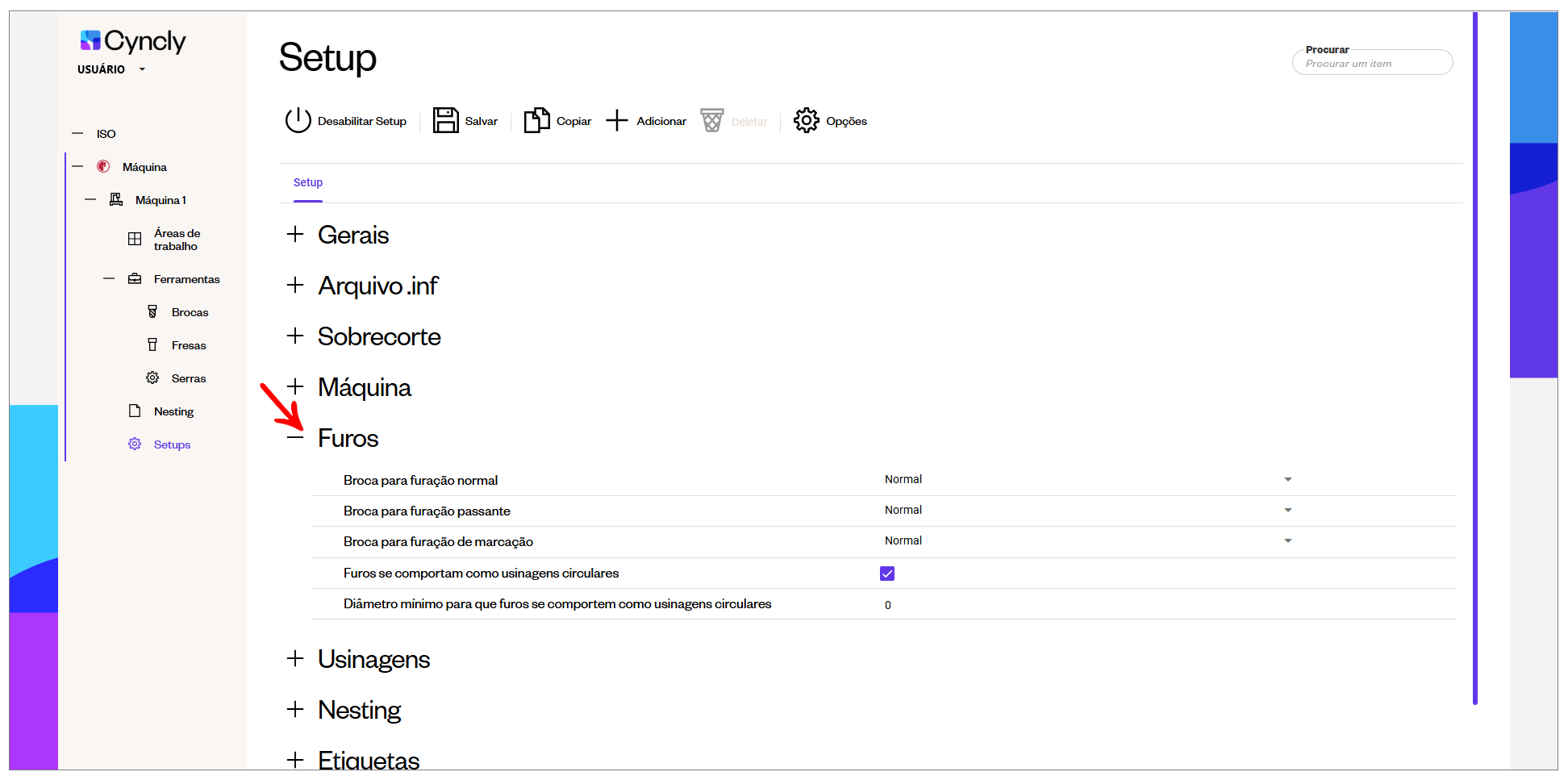

Setup - Furos
Broca para furação normal: opção de broca para furação normal. Furação será considerada normal quando não for passante ou de marcação;
Broca para furação passante: opção de broca para furação passante. Furação será considerada passante quando a profundidade for maior que a espessura da peça;
Broca para furação de marcação: opção de broca para furação de marcação. Furação é considerada de marcação quando a profundidade for menor ou igual ao valor estabelecido no campo Profundidade da furação de marcação (mm);
Furos se comportam como usinagens circulares: Caso esteja marcada essa opção, os furos que estejam dentro da medida configurada serão executados com uma fresa ao invés de uma broca.
Diâmetro mínimo para que furos se comportem como usinagens circulares: define o diâmetro para os furos como usinagens circulares.
Setup - Usinagens
Passada invertida: define o tipo da passada invertida, Nenhuma, Uma passada ou Passada Dupla.
Tipo de usinagem: define o comportamento das usinagens passantes. Padrão, Forçar contorno ou Forçar esvaziamento.

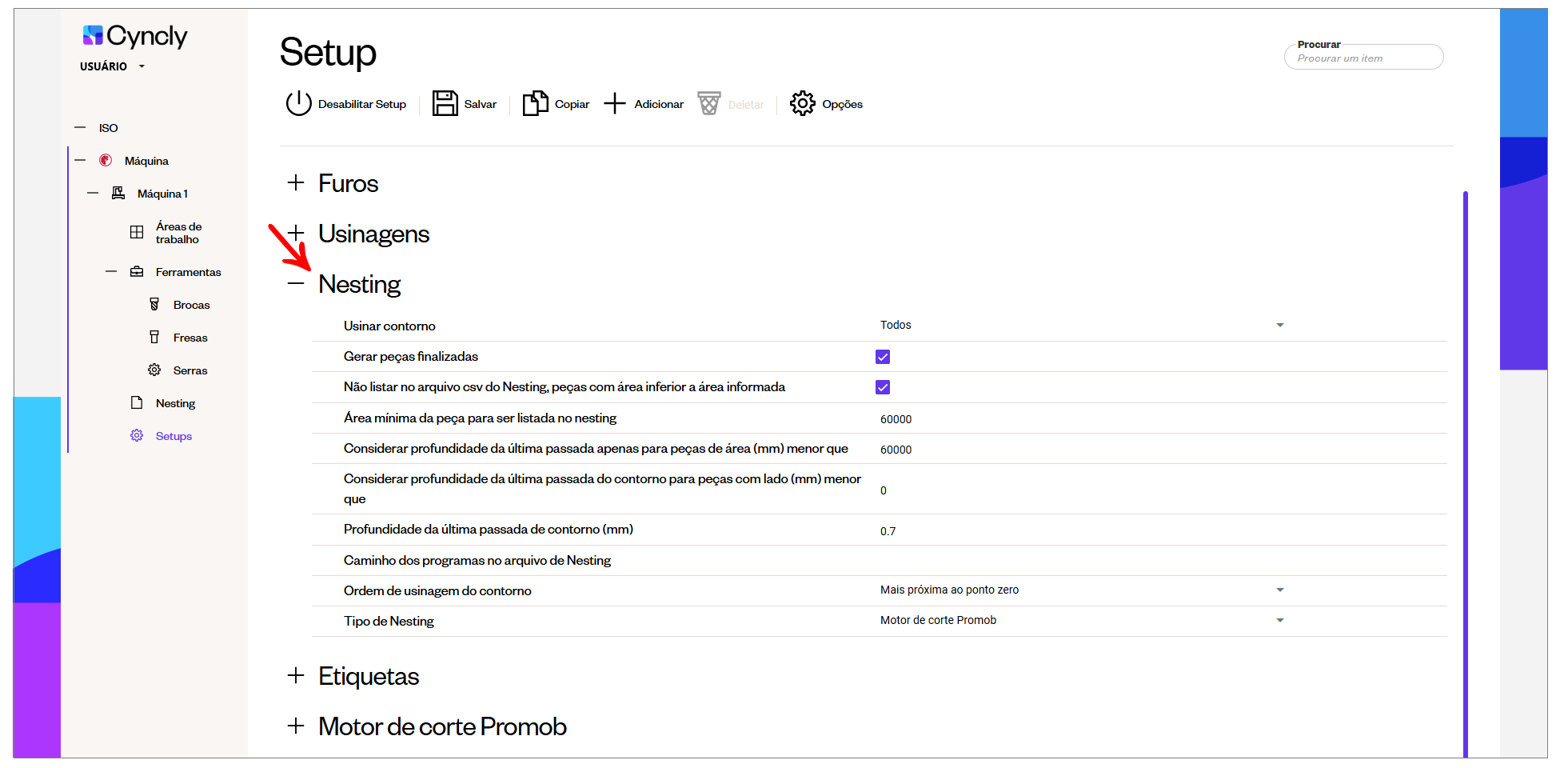

Setup - Nesting
Usinar contorno: contem três opções de escolha, mas para fazer os arquivos Nesting é obrigatório que esteja selecionada a opção Todos, para que assim o Nesting das peças seja feito.
Gerar peças finalizadas: caso esta opção esteja marcada, somente é gerado o contorno e as operações da face principal em um mesmo programa se a peça não tiver operações nas faces de topo. Caso a peça tenha operações na face de topo, é gerado apenas o contorno em um programa e as operações em outro. Caso esta opção esteja desmarcada, é gerado o contorno e as operações da face principal no mesmo programa, independente de outras operações.
Não listar no arquivo csv do Nesting, peças com área inferior à área informada: caso esta opção esteja marcada, as peças com área inferior ao valor do campo abaixo não sairão no csv do Nesting.
Considerar profundidade da última passada do contorno para peças com área inferior: caso a área da peça seja menor ou igual ao valor informado neste campo, o programa de Nesting faz duas passadas de contorno.
Considerar profundidade da última passada do contorno para peças com lado inferior: caso algum dos lados da peça seja menor ou igual ao valor informado neste campo, o programa de Nesting faz duas passadas de contorno.
Profundidade da última passada de contorno (mm): valor que a primeira passada deixa sobrando na profundidade da usinagem, para que depois posa fazer a segunda passada.
Caminho dos programas no arquivo de Nesting: caminho onde os arquivos de Nesting gerados são salvos. Caso o caminho esteja em branco, os arquivos serão salvos no caminho escolhido, quando os programas de máquina forem feitos.
Ordem de usinagem do contorno: define por qual ordem o motor de corte Promob começa a fazer a usinagem de contorno nas peças do Nesting.
Tipo de Nesting: define qual o motor de Nesting é utilizado, Padrão ou Motor de corte Promob.
Setup - Etiquetas
Configuração da etiqueta: seleciona a configuração de etiqueta criada no Builder.
Configuração da etiqueta completa: seleciona a configuração de etiqueta mais completa criada no Builder.

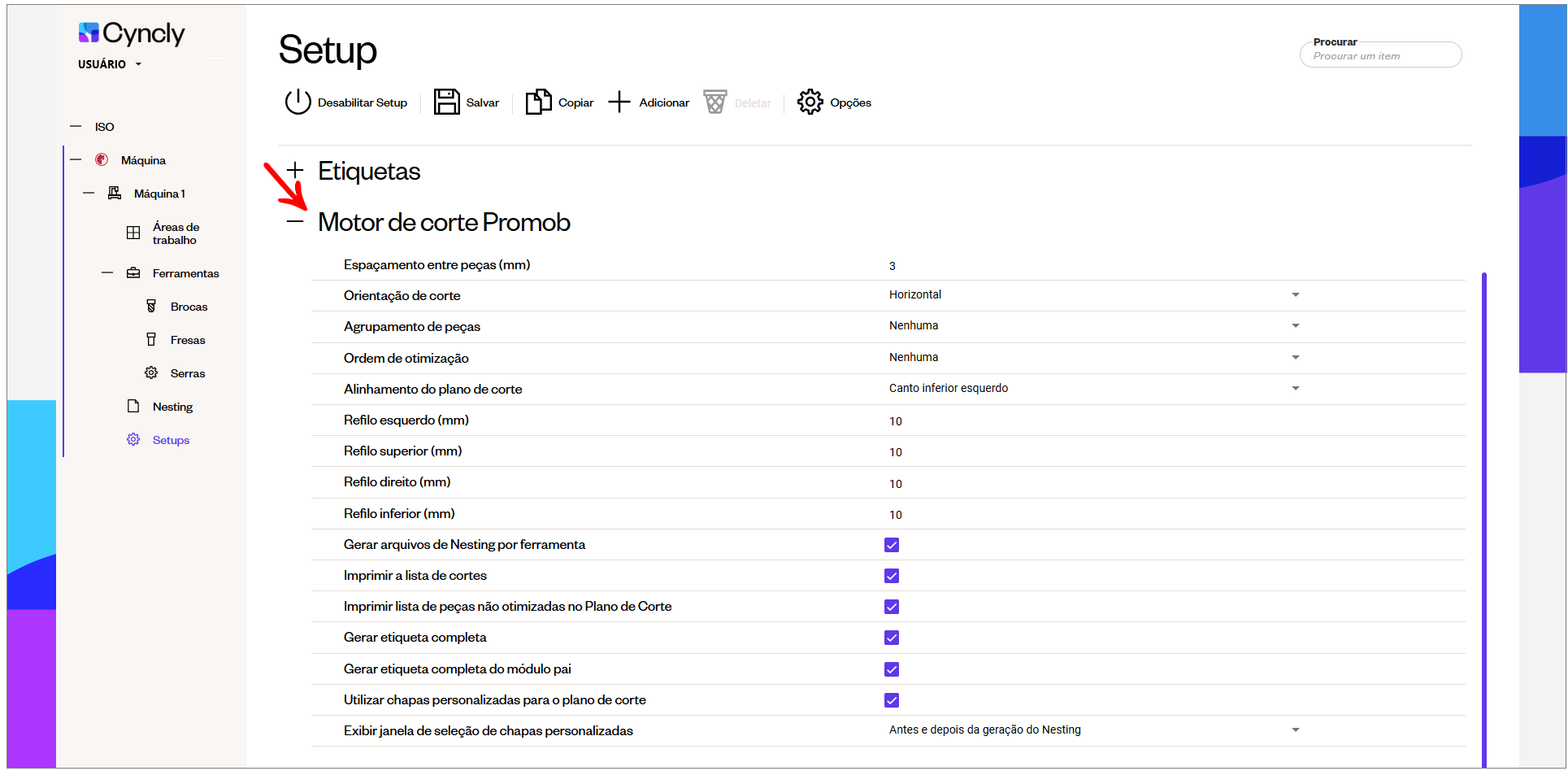

Setup - Motor de corte Promob
Espaçamento entre peças (mm): define o espaçamento que deve haver entre as peças dispostas no plano de corte. A distância deve ser igual ou maior que a espessura da fresa selecionada para fazer a usinagem de contorno.
Orientação de corte: define o sentido da chapa a ser cortada.
Agrupamentos de peças: permite que peças que possuem a mesma dimensão possam ser agrupadas no plano de corte. Quando existem peças com a mesma dimensão, o agrupamento gera o plano de corte com as peças iguais agrupadas, otimizando o corte.
Ordem de otimização: define a ordem de otimização do plano de corte.
Alinhamento do plano de corte: define o ponto zero para o desenho do plano de corte, podendo ser os quatro cantos da chapa. Essa configuração não interfere na geração do arquivo de integração com a máquina de corte.
Refilo esquerdo (mm): tamanho do refilo esquerdo, em milímetros.
Refilo superior (mm): tamanho do refilo superior, em milímetros.
Refilo direito (mm): tamanho do refilo direito, em milímetros.
Refilo inferior (mm): tamanho do refilo inferior, em milímetros.
Gerar arquivos de Nesting por ferramenta: indica se os arquivos de Nesting devem ou não serem separados por ferramenta. (Utilizado quando a máquina não possui troca automática de ferramenta).
Imprimir a lista de cortes: se desejar imprimir lista de cortes no Plano de Corte.
Imprimir lista de peças não otimizadas no Plano de Corte: se desejar imprimir lista de peças não otimizadas no Plano de Corte.
Gerar etiqueta completa: indica se a etiqueta completa da peça deve ou não ser gerada.
Gerar etiqueta completa do pai: indica se a etiqueta completa do pai deve ou não ser gerada.
Utilizar chapas personalizadas para o plano de corte: indica se a janela de seleção de chapas personalizadas deve ou não ser exibida.
Menu do usuário
O menu do usuário possui algumas opções da tela de configurações:
Importar: Onde pode-se importar outras configurações compatíveis de outra tela web.
IMPORTANTE: as exportações do Builder não são compatíveis.
Exportar: Onde pode-se exportar as configurações da tela web.
IMPORTANTE: importar no Builder não será compatível.
Sair: Pode-se fazer o logout da aplicação.
